Clip-in metalen panelen plafondsysteem
Metalen Systeemplafond
Clip-in panelen zijn als plafondsysteem de ultieme keuze voor een helder monolithisch plafond met een naadloos en verfijnd ontwerp. Onze panelen, leverbaar van standaard tot en met heavy duty uitvoering, zijn ontworpen met een verborgen ophangsysteem, waardoor uw plafond er strak uitziet. Met een scala aan afmetingen, perforatiepatronen en kleuropties kunt u moeiteloos aan al uw architectonische ontwerpeisen voldoen.

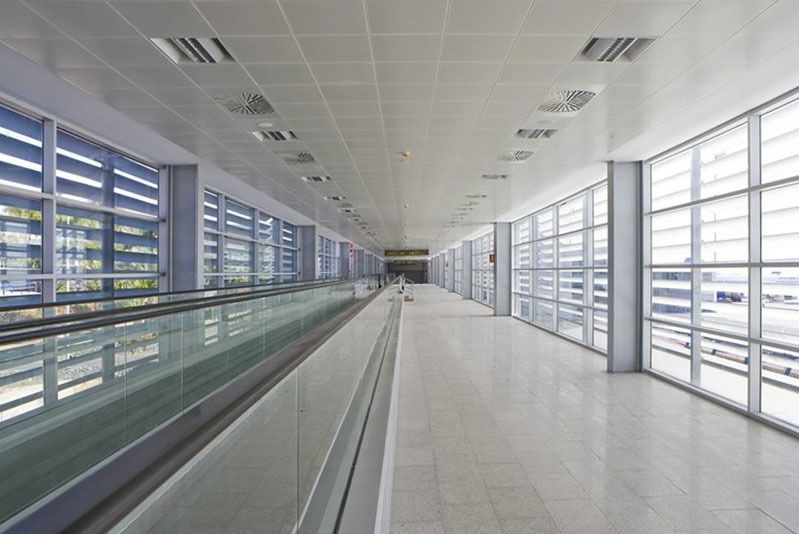

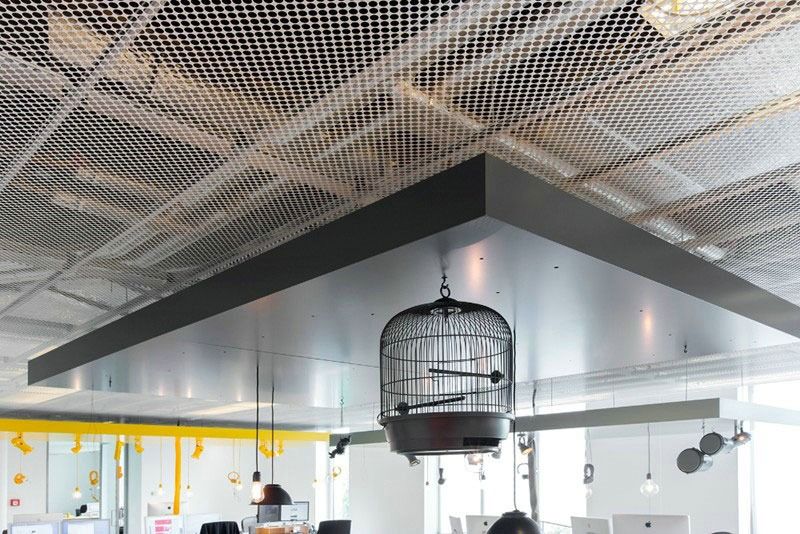

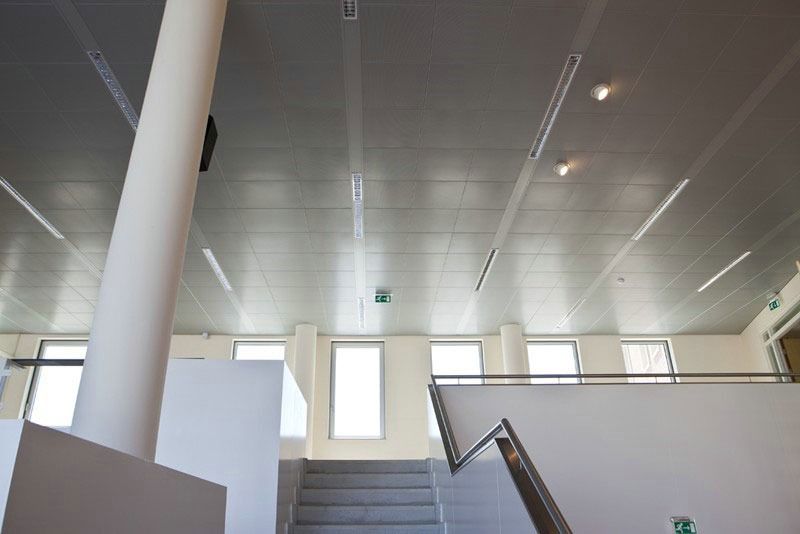

Of u nu een kantoor, fabriek, entree, luchthaven of ondergrondse ruimte inricht, de Integra Clip-in panelen bieden de perfecte combinatie van stijl en functionaliteit.
Beschrijving
Integra Clip-in panelen bieden een helder monolithisch plafond door een verborgen ophangsysteem. De panelen worden geproduceerd in verschillende afmetingen en met verschillende perforaties en kleuren als optie. De Clip-in panelen beantwoorden aan de behoeften van architectonische ontwerpen. De Integra Clip-in panelen zijn verkrijgbaar in gegalvaniseerd staal en aluminium. Het Integra Clip-in systeem kan zowel in kantoren, fabrieken en computerruimten gebruikt worden, als op luchthaven en in ondergrondsen.
Details
Akoestiek
De metalen plafonds van Integra kunnen met een akoestische vlies en/of geseald steen- of glaswol geleverd worden. Naast zijn technische prestaties, kan de akoestische inlage ook waargenomen worden als een deel van het architectonisch ontwerp met zijn zichtbare oppervlakte.
Kleur opties: Zwart / Wit / Grijs
Normstelling en Richtlijnen
De metingen zijn uitgevoerd conform het kwaliteitshandboek van het Laboratorium voor Akoestiek en de volgende normen:
ISO 354:2003[1]
Akoestiek en Meting van de geluidsabsorptie in een nagalmkamer.
N.B.
De norm ISO 354 is binnen alle landen van de EU aanvaard als Europese Norm EN 354:2003
Uit de meetresultaten welke in tertsen van 100 tot 5000 Hz worden weergegeven kunnen ook enkele ééngetalsaanduidingenworden berekend. Hiervoor worden de volgende normen gebruikt:
ISO 11654: 1997
Akoestiek – Geluiddempers voor gebruik in gebouwen – Rating van geluidsabsorptie
ASTM-C423
Standaard testmethode voor geluidsabsorptie en absorptiecoëfficiënten door de nagalmkamer methode.
De metalen panelen van Integra voldoen aan het vereiste niveau van absorptie (NRC). De akoestische prestatierapporten zijn te downloaden via ons website.
[1] In deze norm is aangegeven dat in het rapport bij iedere meting de gemiddelde nagalmtijd van de lege nagalmkamer en van de nagalmkamer met het te onderzoeken materiaal per frequentieband aangegeven dient te worden.
Om de opdrachtgever niet te belasten met een grote reeks cijfers welke niet relevant zijn om de kwaliteit van het product te beoordelen, zijn deze in dit rapport weggelaten. Uiteraard kunnen deze cijfers op verzoek van de opdrachtgever achteraf nog verstrekt worden.

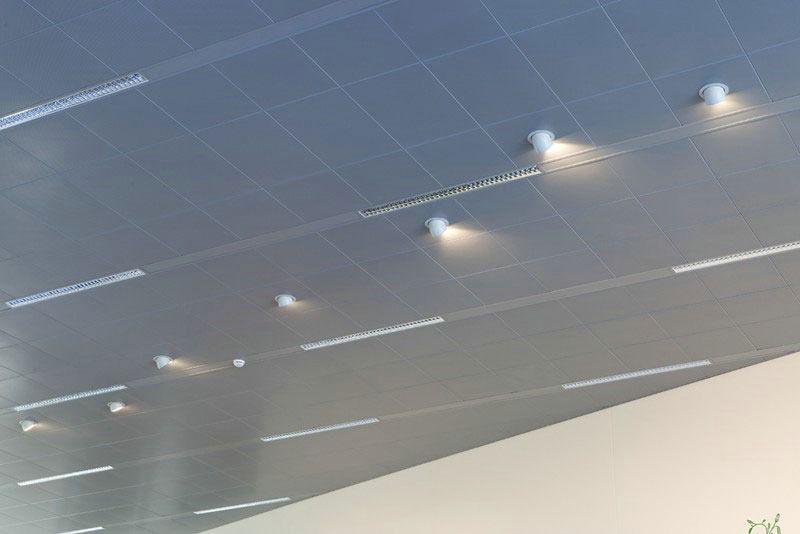

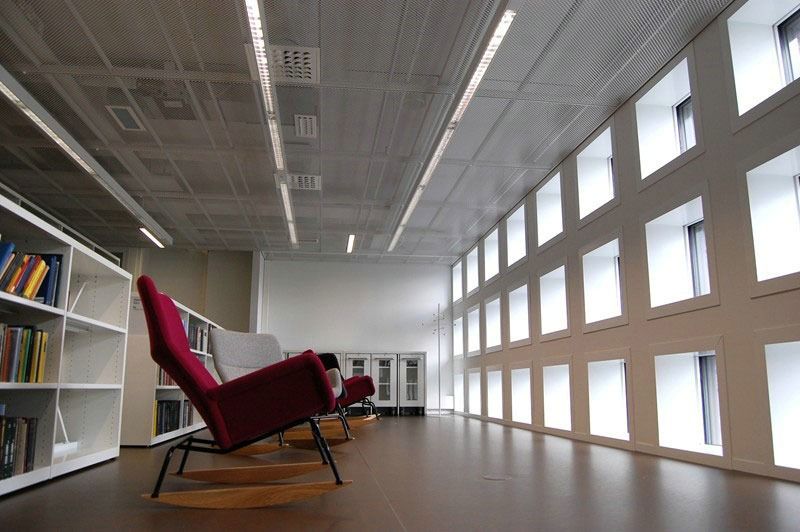

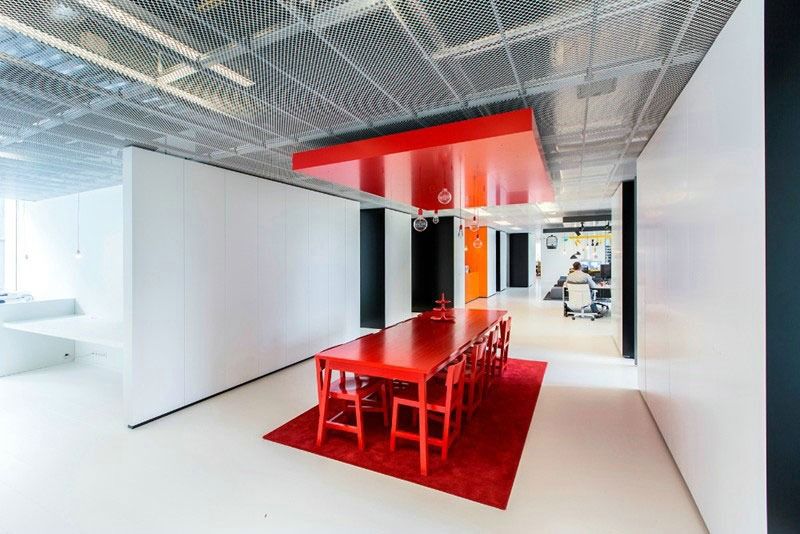

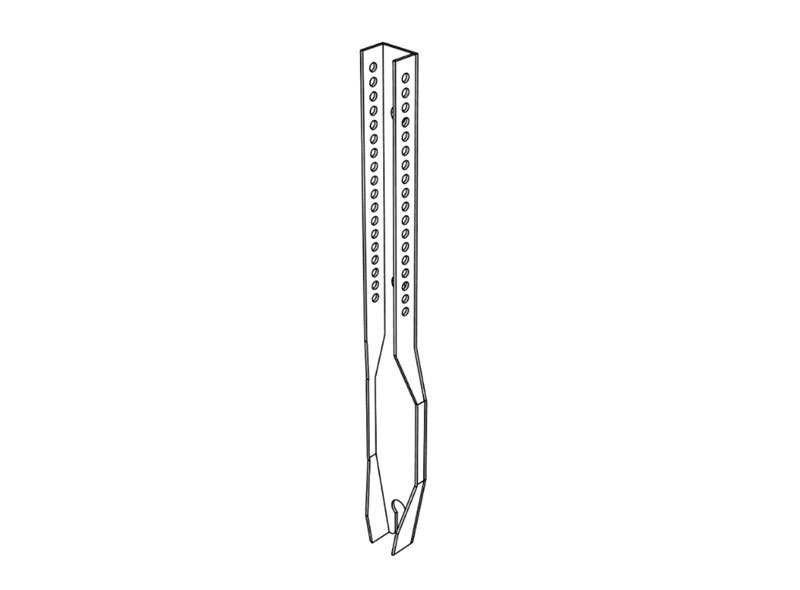

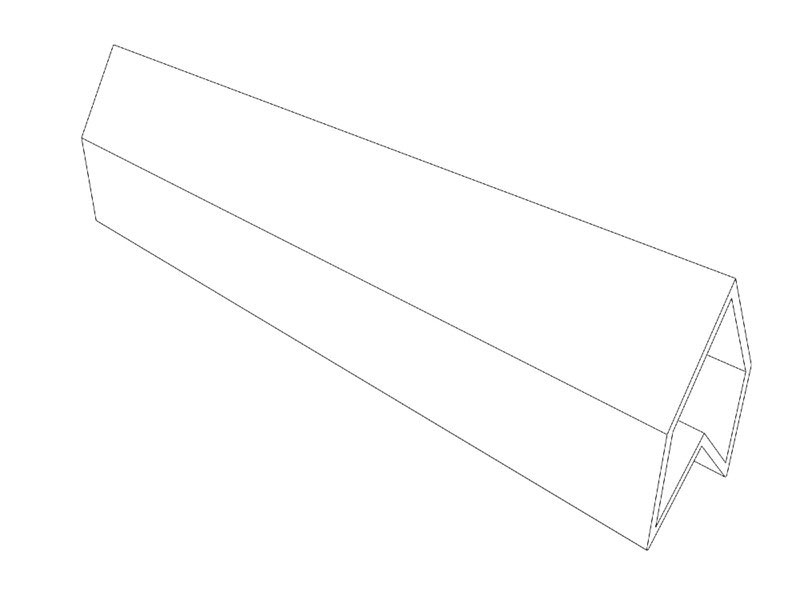

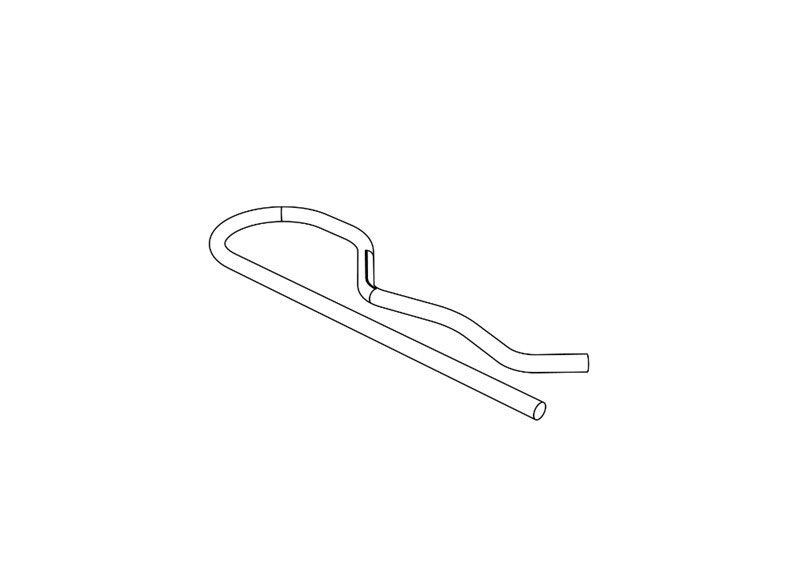

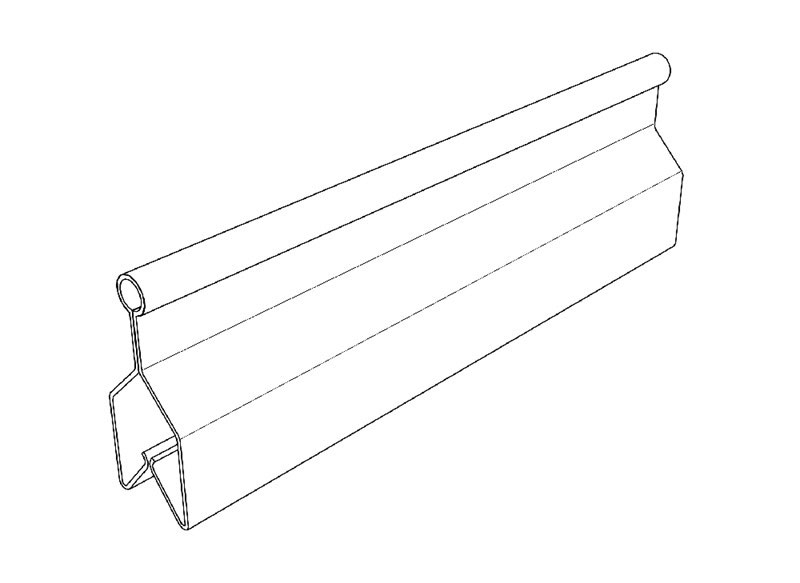

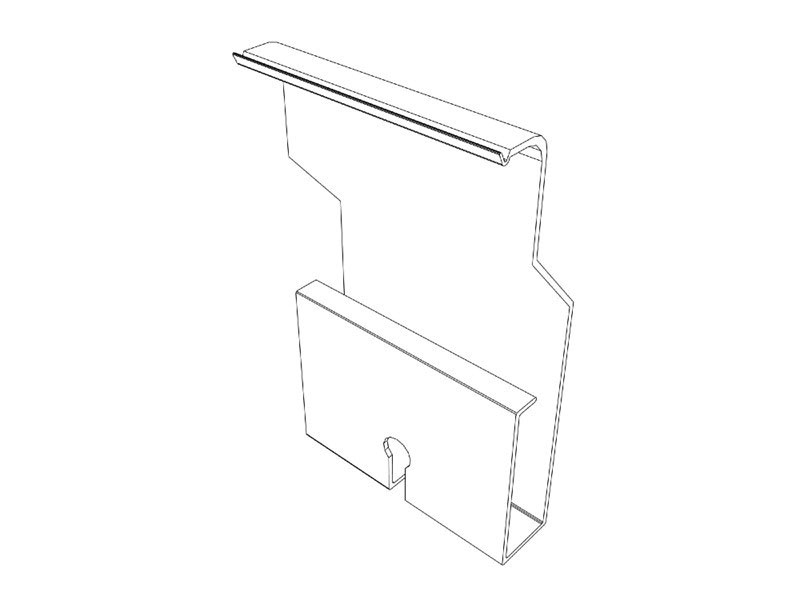

Accesoires

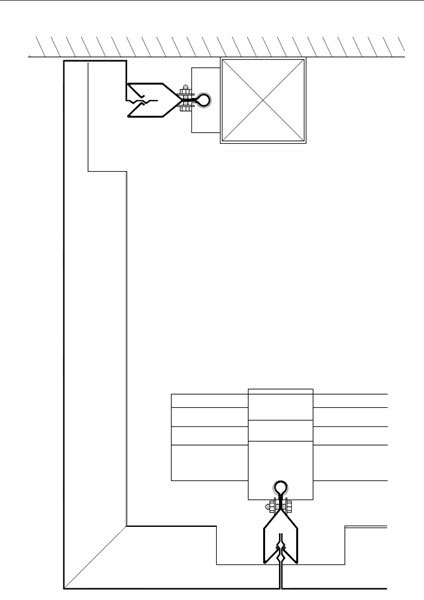

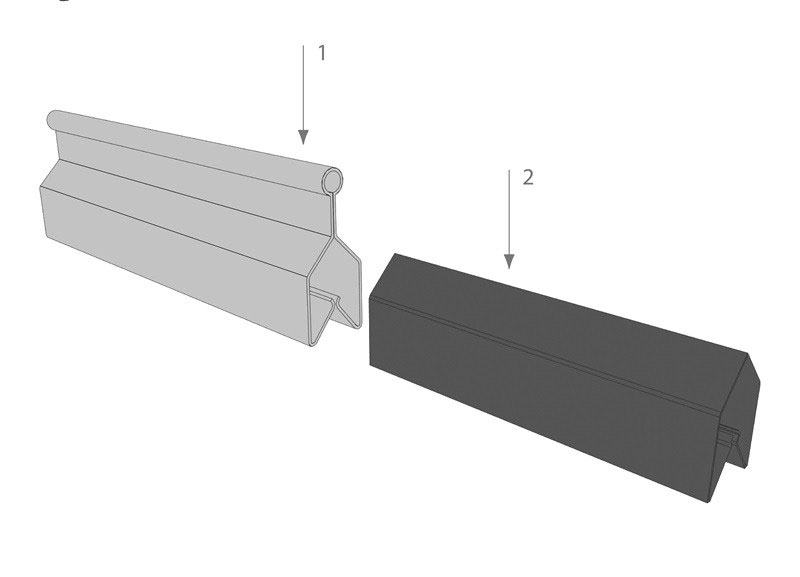

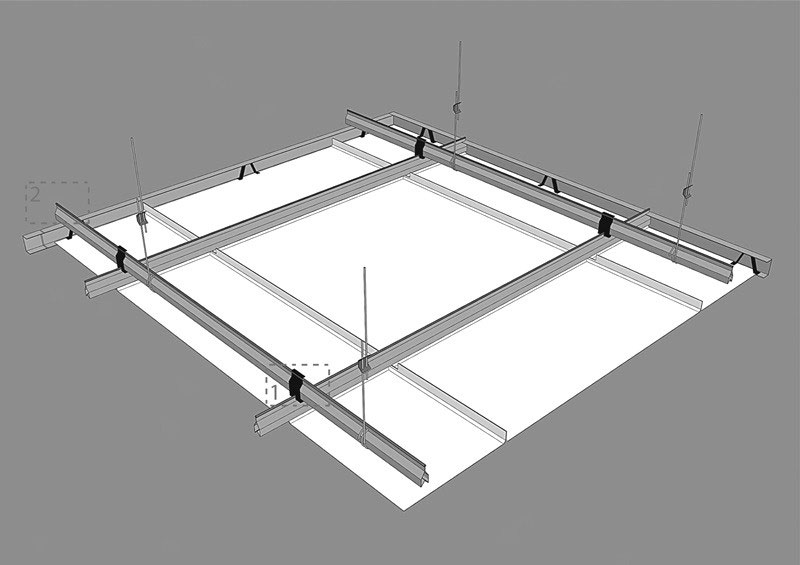

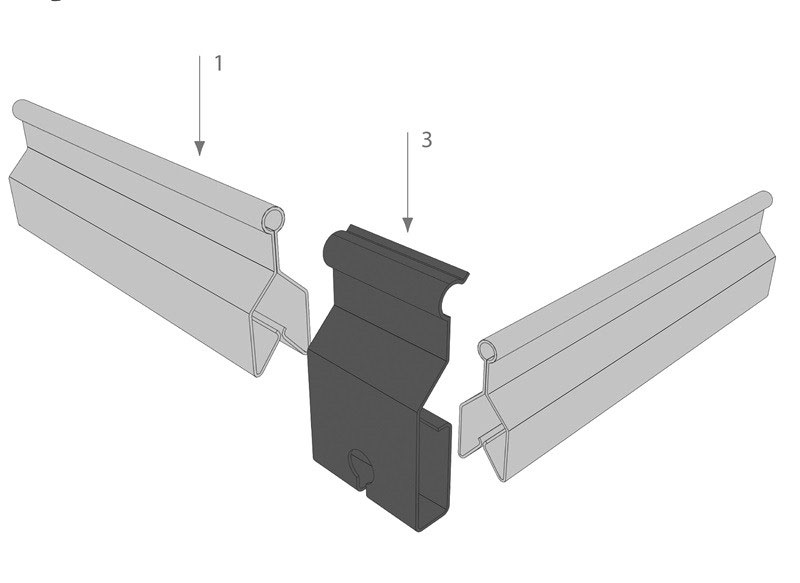

Installatieschema
CLIP-IN ‘DP-12’ SYSTEEM

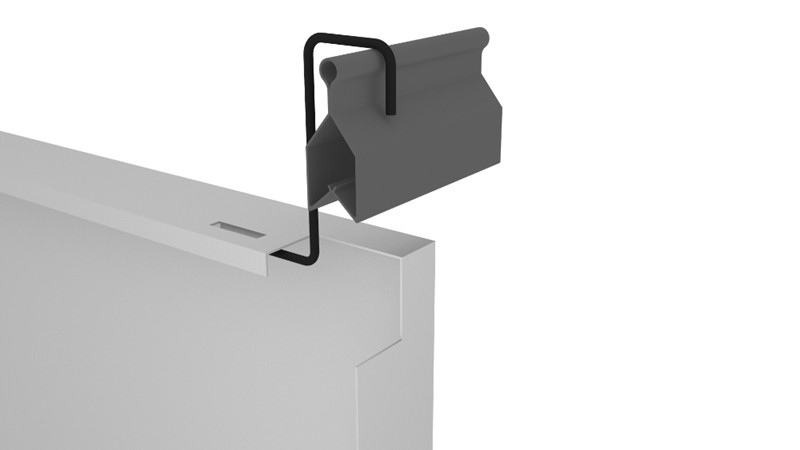

| PROFIEL / ACCESSOIRES | PRODUCT CODE | HOEVEELHEID MODUUL 600×1.200 mm |
| Clip-in ‘DP-12’ profiel | KPH-40 | 1,66 mt/m2 |
| Kruisverbinder DP-12 | KPC-44 | 0,93 st/m2 |
| Lengteverbinder | KPS-42 | 0,30 st/m2 |
| C-Klemhoeklijn | CDPR300 | 0,70 mt/m2 |
| Klemveer | KT-40 | 2,00 st/m2 |

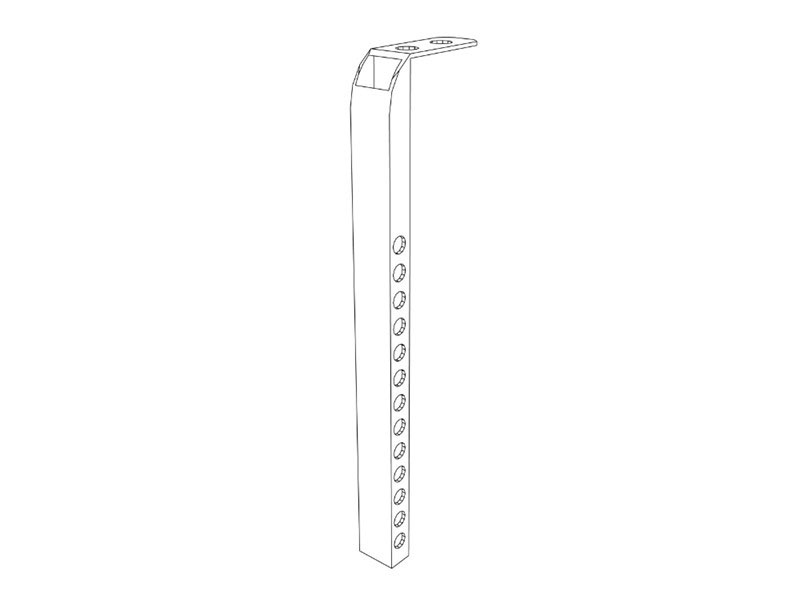

| Nonius bovendeel | NU-30 | 1,00 st/m2 |

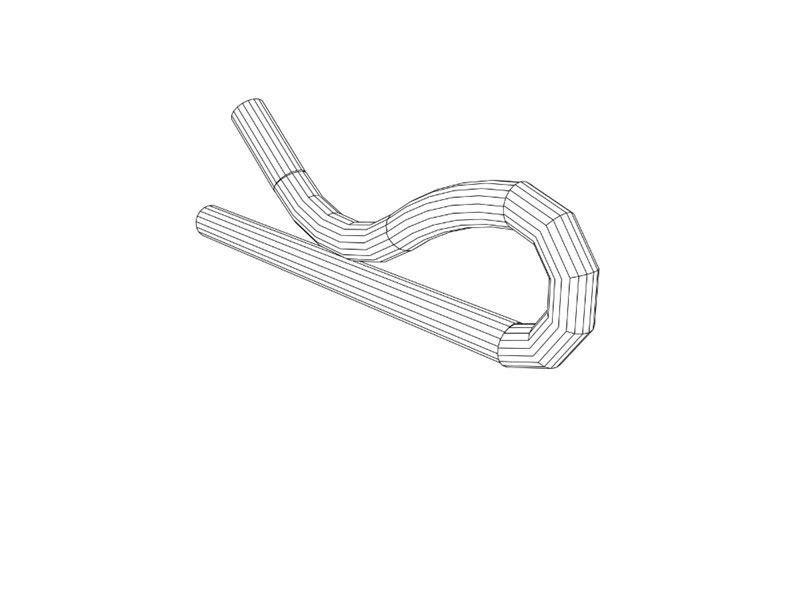

| Borgveer | 1/14 | 1,00 st/m2 |
| Nonius onderdeel | HD-NA | 1,00 st/m2 |
| PROFIEL / ACCESSOIRES | PRODUCT CODE | HOEVEELHEID MODUUL 600×600 mm |
| Clip-in ‘DP-12’ profiel | KPH-40 | 2,50 mt/m2 |
| Kruisverbinder DP-12 | KPC-44 | 1,40 st/m2 |
| Lengteverbinder | KPS-42 | 0,45 st/m2 |
| C-Klemhoeklijn | CDPR300 | 0,70 mt/m2 |
| Klemveer | KT-40 | 2,00 st/m2 |
| Nonius bovendeel | NU-30 | 1,00 st/m2 |
| Borgveer | 1/14 | 1,00 st/m2 |
| Nonius onderdeel | HD-NA | 1,00 st/m2 |
Types
Standard

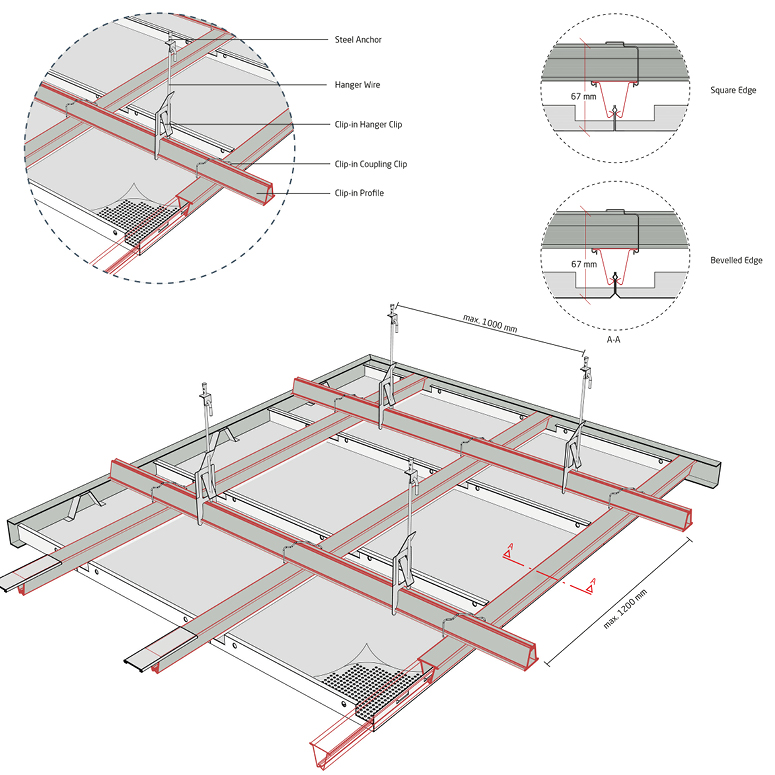

Integra Clip-in panelen kunnen onafhankelijk en snel worden gedemonteerd met het voordeel van verborgen driehoekige ophangprofielen. Het systeem biedt een monolithisch plafondbeeld door dit verborgen ophangsysteem.

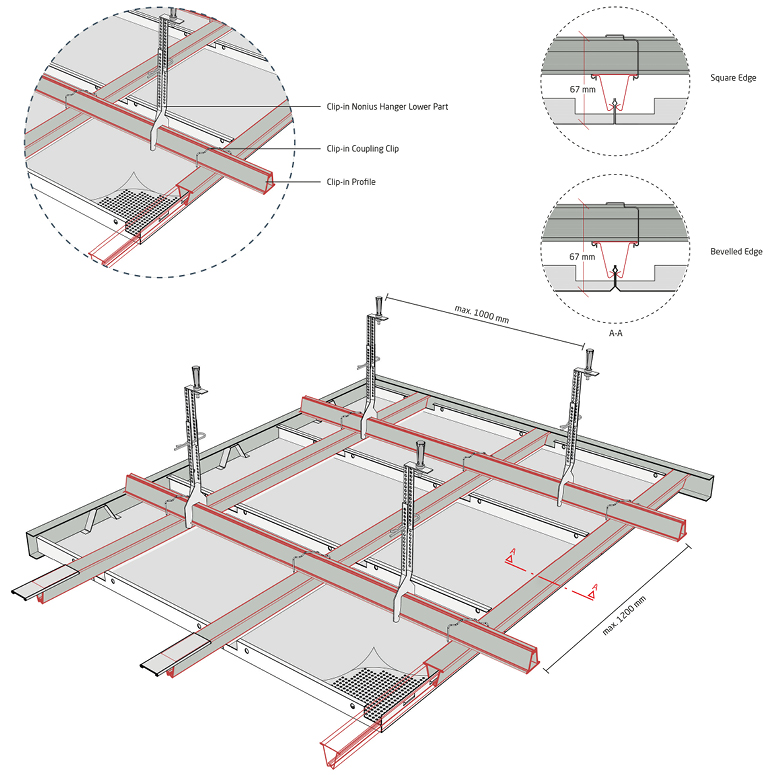

Nonius
Integra Clip-in Nonius-systeem wordt gebruikt met clip-in standaardprofielen en Nonius-hangers. Dit systeem is een betere keuze bij het installeren van een stijver plafond met het Clip-In-systeem. Integra Clip-In Panels bieden een monolithisch plafondbeeld door het verborgen ophangsysteem.
Heavy Duty

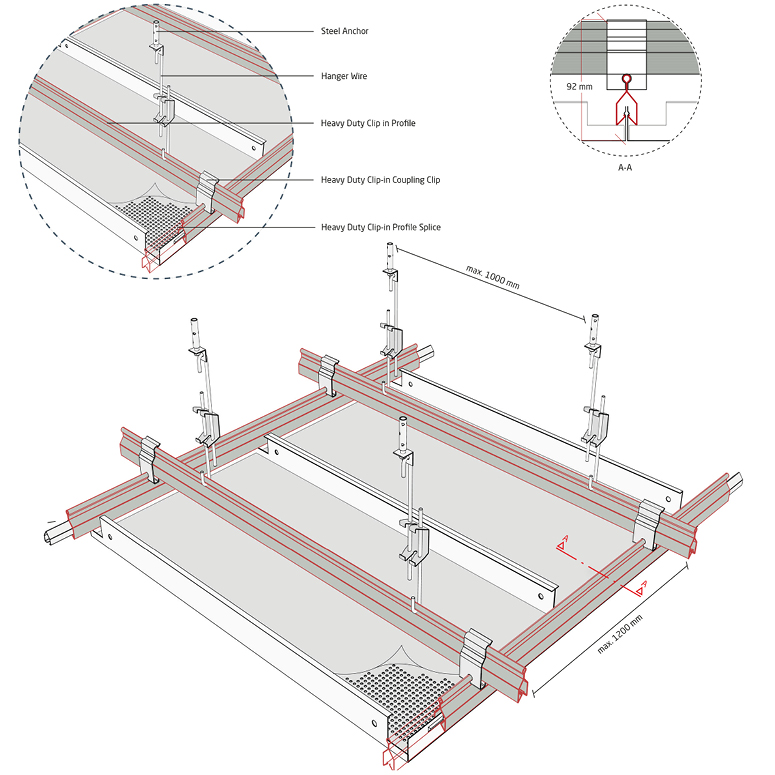

Integra Plank Clip-in Heavy Duty-systeem, vergeleken met andere dikke panelen, biedt een hogere stijfheid dankzij het speciaal ontworpen heavy-duty veersysteem. Net als bij elk ander Integra Clip-in-systeem kunnen panelen worden gedemonteerd.

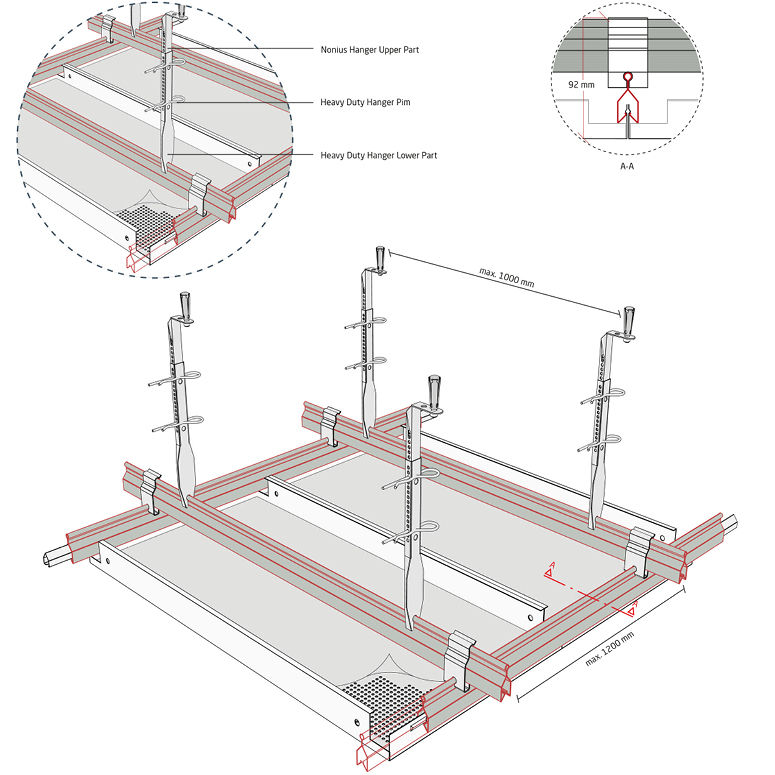

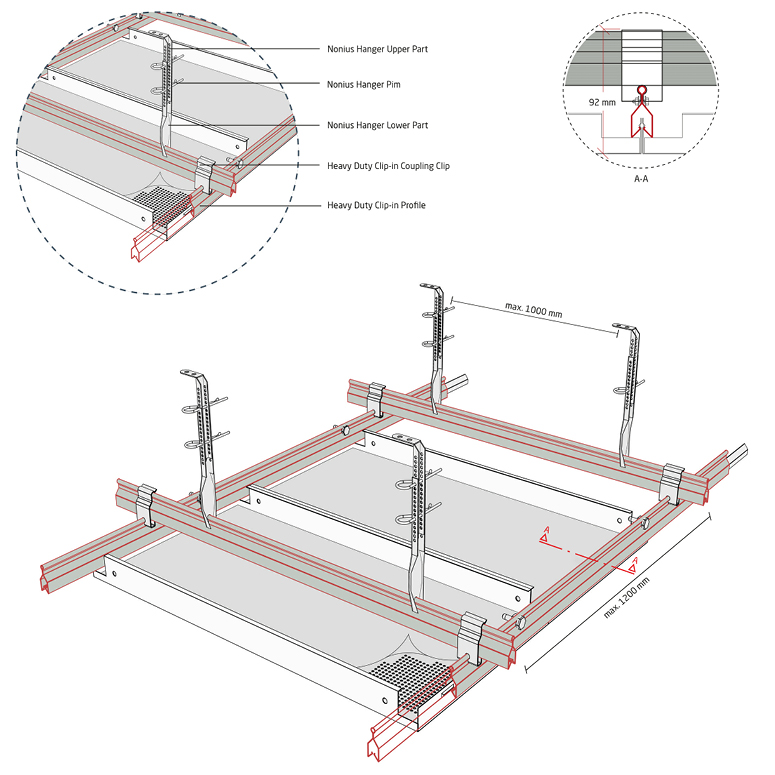

Heavy Duty Nonius
Integra Clip-in Heavy Duty Nonius-systeem, bestaande uit Clip-in Heavy Duty-veersysteem en nonius-hangers, biedt aanzienlijke stijfheid. Zoals bij elk ander Integra Clip-In-systeem, kunnen panelen onafhankelijk en snel worden gedemonteerd.

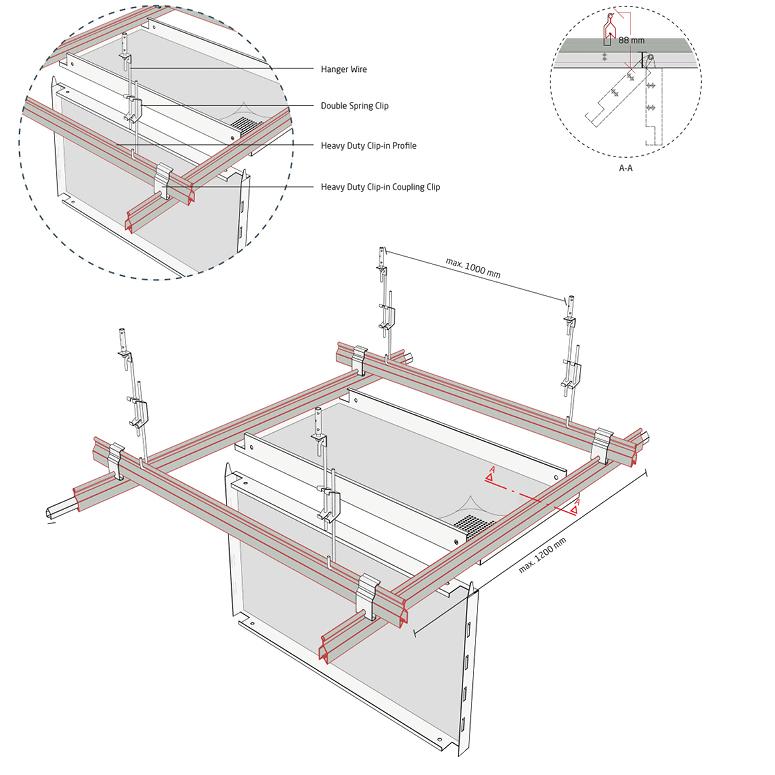

Hinge-Down
Integra Clip-in scharnierpanelen kunnen vanaf het plafond naar beneden worden gezwenkt door aan scharnieren aan de profielranden te hangen. In gebieden waar frequente en snelle toegang nodig is, bieden scharnierende panelen een aanzienlijk voordeel.

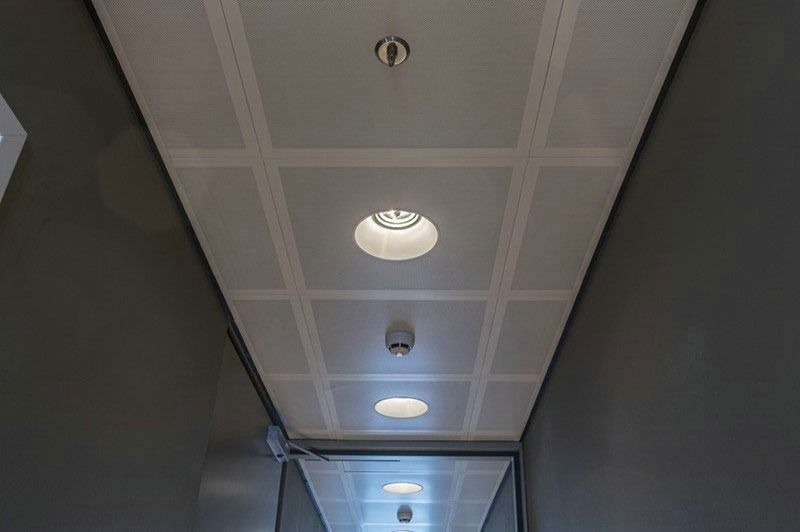

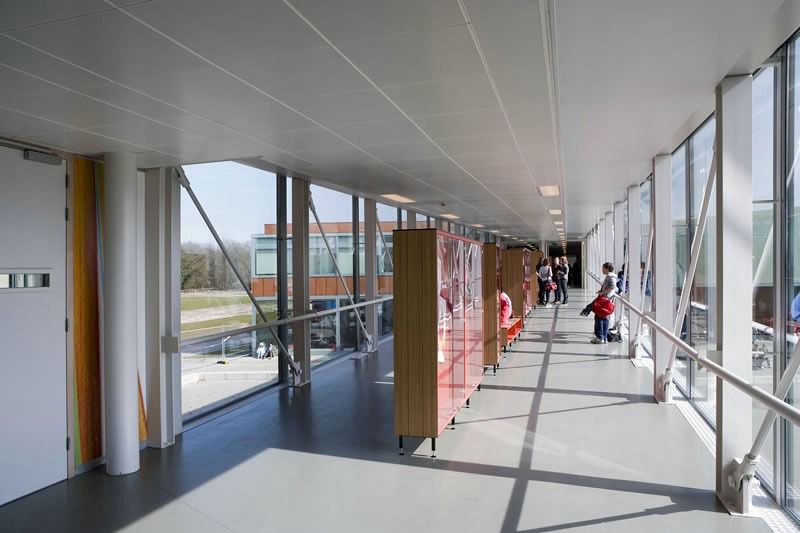

Corridor

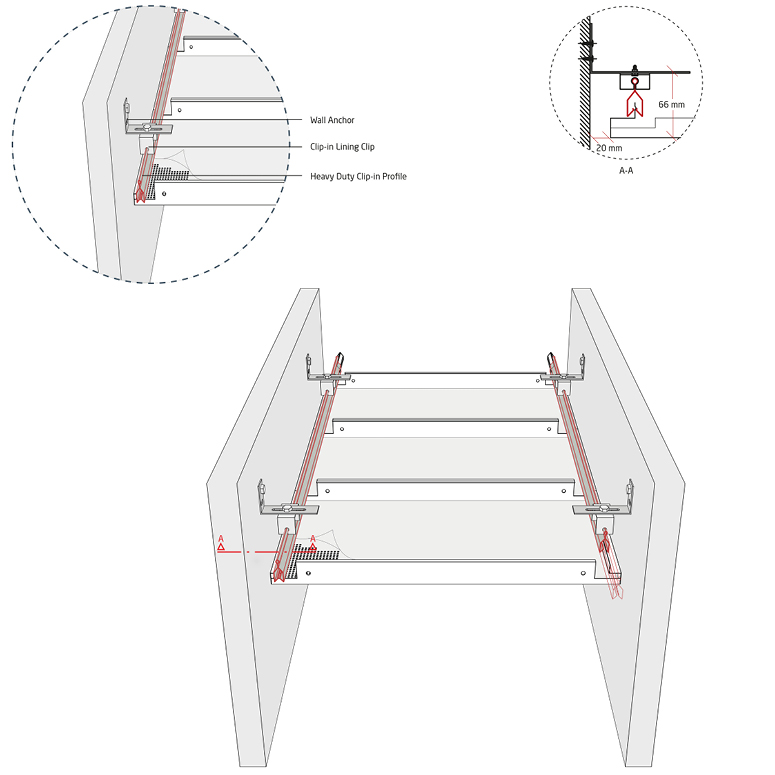

Integra Clip-in Corridor Systeem is ontworpen om ideale oplossingen te bieden voor gangen met verschillende afmetingen en details. Clip-in gangpanelen, met hun Heavy-duty Clip-in profielen, kunnen onafhankelijk en snel worden gedemonteerd.

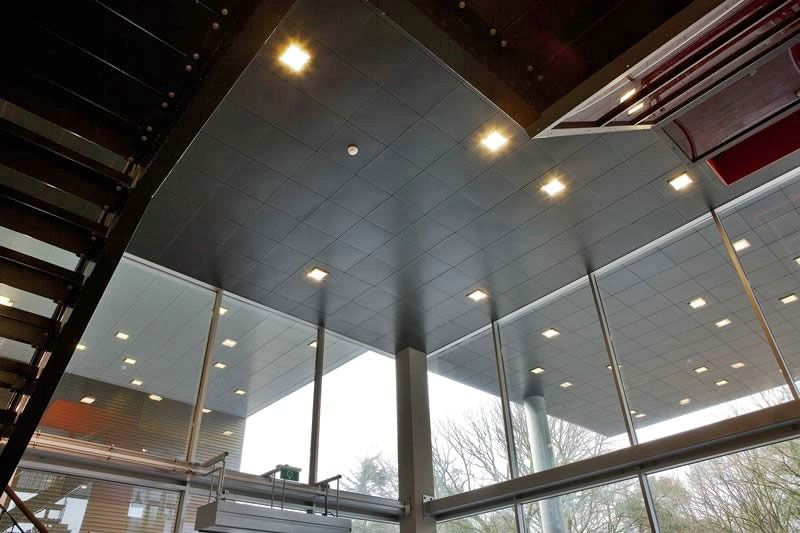

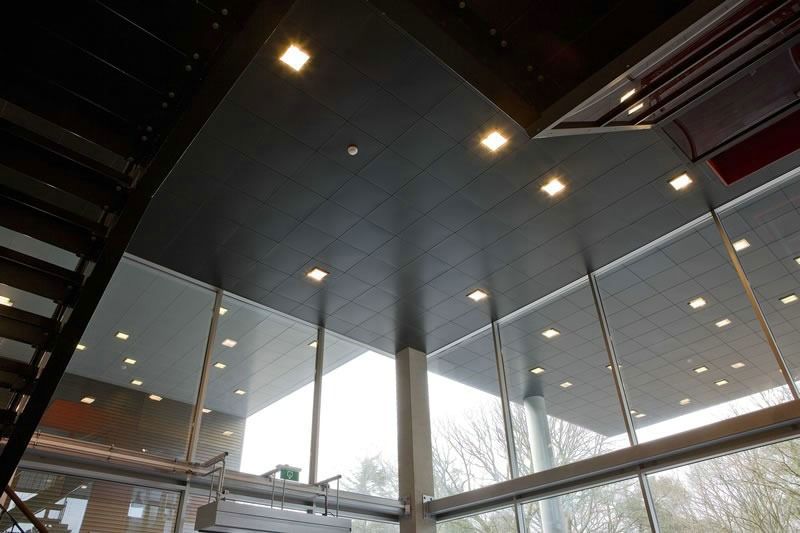

Exterior
Integra Clip-in Exterior is een duurzaam, bestendig systeem voor gebieden die worden blootgesteld aan windbelasting en een corrosieve omgeving. Omdat de panelen met ringen aan de profielen worden bevestigd, is een hoge weerstand en stijfheid gewaarborgd, waardoor het de juiste keuze is voor externe gebieden. Omdat de panelen aan beide zijden zijn bedekt met verf met een hoge dichtheid, is de weerstand tegen corrosie gemaximaliseerd.
Specificaties
| Materiaal | Gegalvaniseerd staal, roestvrij staal en aluminium | ||
| Dikte | 0,5 tot 1,0 mm. | ||
| Randen | Vellingkant (4 mm), scherpkantig of met 4mm voeg (pluto) | ||
| Breedte | 200 mm, 1200 mm | ||
| Lengte | 200 mm, 3000 mm | ||
| Kleur
|
RAL9006, RAL9010 en RAL9016 – indien gewenst is productie in alle andere RAL kleuren en NCS kleuren mogelijk. – indien gewenst is voor plaatsen, waar hygiëne van belang is, speciale anti bacteriële verf mogelijk.- indien gewenst, kunnen panelen met een houtmotief geproduceerd worden. – Voor meer informatie zie Kleuren. |
||
| Perforatie
|
Ø 0.7, Ø1.5, Ø1.8, Ø2,5 (standaard), Ø3.0, Ø4.5, Ø6.0, Ø7.0, Ø16.0, 8 x 8 vierkant. Voor meer informatie zie Perforaties. |
||
| Akoestiek | NRC: 0.60 tot 0.90 Voor meer informatie zie Rapporten. |
||
| Inlage | Akoestisch vlies (Soundtex), Geseald steenwol of polyestervezel mat | ||
| Brandklasse | Brand reactie groep A2-s1,d0. | ||
| Technische standaarden
|
– plafond panelen worden door het clip-in systeem gedragen, die geproduceerd zijn volgens de Europese, Amerikaanse en TAIM (Technical Association of Industrial Metal Ceiling Manufacturers) standaarden die in onze fabriek worden geproduceerd volgens ISO9001:2008 en TSE certificaten.
– panelen zijn getest volgens de EN 13501-1 norm. |
||
| Opties | Panelen eventueel te voorzien van afklap mogelijkheid (Access) | ||
| Opmerkingen | Wij adviseren u om bij het uitnemen van de panelen een demonteermesje te gebruiken. | ||

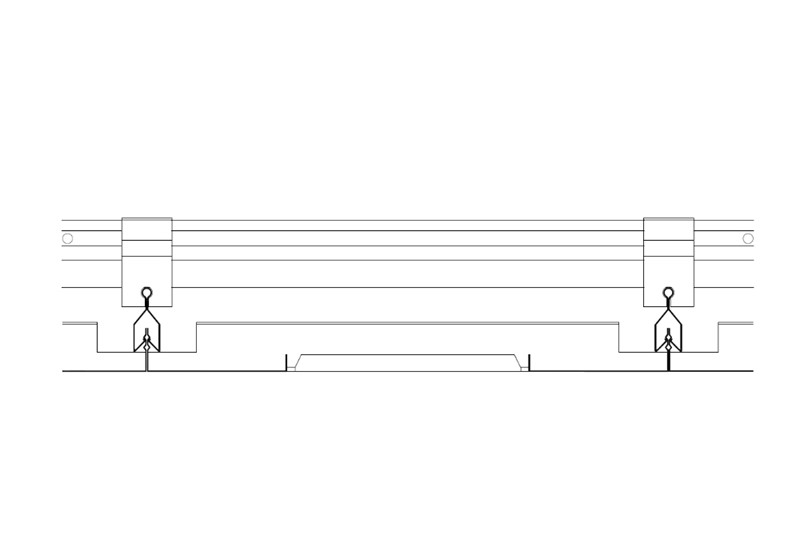

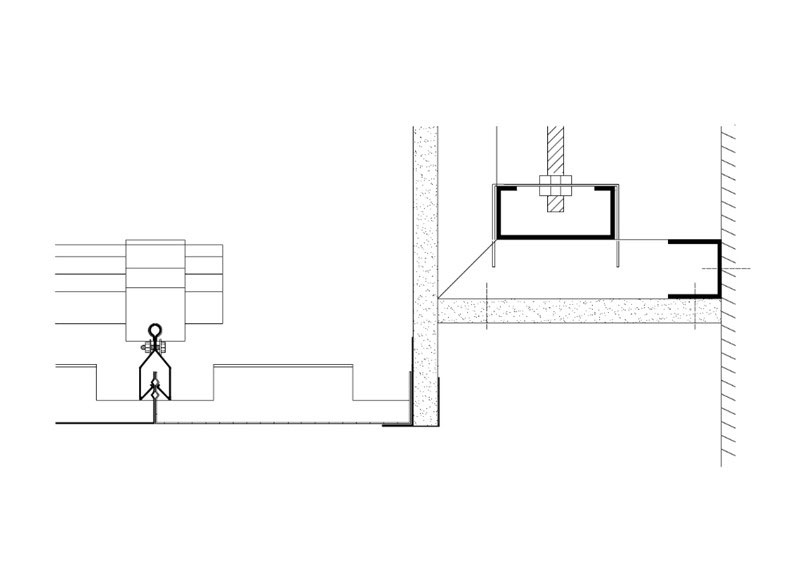

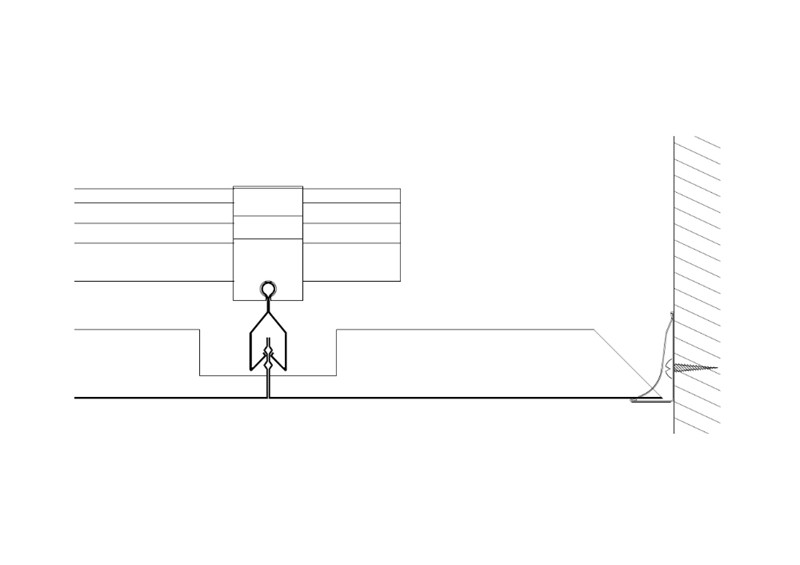

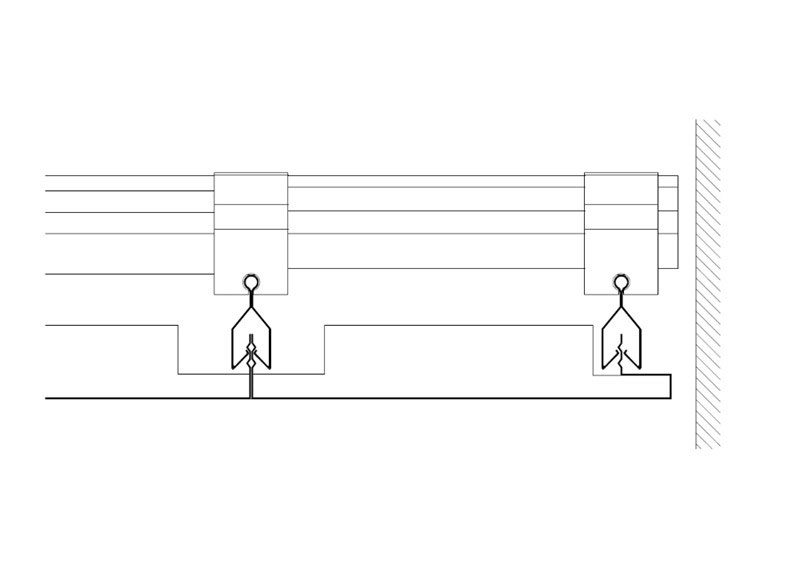

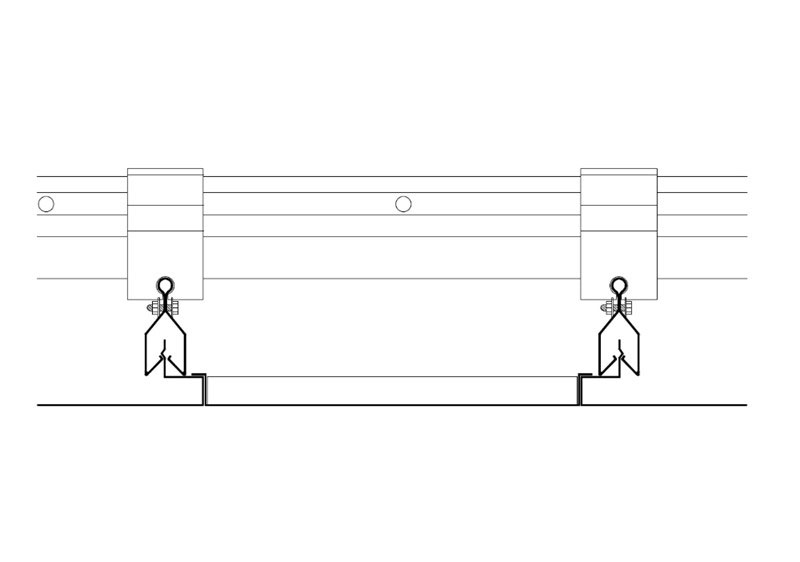

Ophangconstructie
