Hook-on metalen panelen plafondsysteem
Metalen Systeemplafond

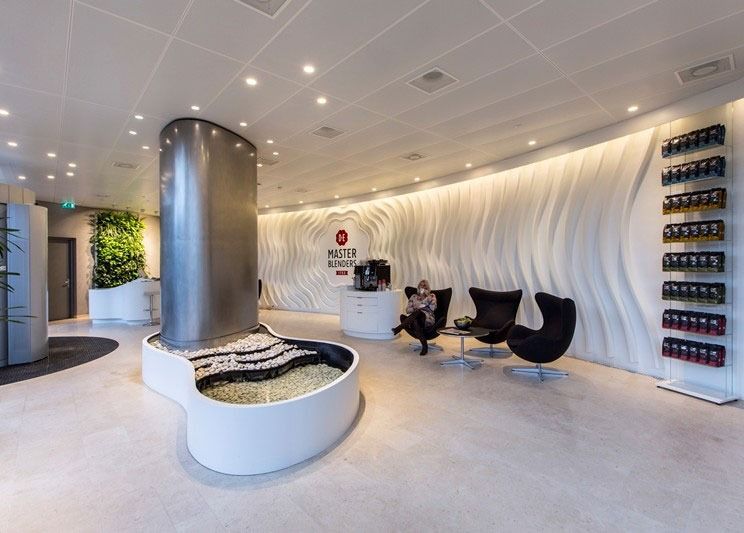

Integra Hook-on plafondpanelen zorgen voor een monolithische plafond door middel van verborgen S-inhaaksystemen. De panelen zijn verkrijgbaar in diverse afmetingen, perforaties en kleuren. De Hook-on panelen kunnen, evenals andere panelen, gemakkelijk worden gedemonteerd. Het Hook-on systeem is een ideale oplossing voor druk bezochte gebouwen en ruimtes, zoals kantoren, luchthaven en stations.
Beschrijving
Hook-on
Integra Hook-on plafondpanelen bieden een helder, monolithische plafond door middel van verborgen S-inhaaksystemen. De panelen zijn verkrijgbaar in diverse afmetingen, perforaties en kleuren. De Hook-on panelen kunnen, evenals andere panelen, gemakkelijk worden gedemonteerd.
Hook-on Corridor
De Integra Hook-on Corridor panelen zijn speciaal ontworpen voor de gang. Deze panelen zijn leverbaar in verschillende afmetingen en opties. De gangpanelen, die volledig verenigbaar zijn met de Hook-on profielen en toebehoren, kunnen heel gemakkelijk worden gedemonteerd. De panelen kunnen geproduceerd worden in overeenstemming met de specifieke grootte van elke ruimte. Tijdens de montage is er een miniem verlies aan materiaal.
Balvast plafonds – voor sporthallen
Integra levert ook speciale uitvoeringen van het Hook-on plafondsysteem welke zijn voorzien van extra fixeer-clips. Hiermee is het systeemplafond balvast en zeer geschikt voor toepassing in sporthallen en sportaccommodaties. De metalen plafonds zijn impactbestendig, stootvast en bieden een goede geluidsabsorptie.
Details
Akoestiek
De metalen plafonds van Integra kunnen met een akoestische vlies en/of geseald steen- of glaswol geleverd worden. Naast zijn technische prestaties, kan de akoestische inlage ook waargenomen worden als een deel van het architectonisch ontwerp met zijn zichtbare oppervlakte.
Kleur opties: Zwart / Wit / Grijs
Normstelling en Richtlijnen
De metingen zijn uitgevoerd conform het kwaliteitshandboek van het Laboratorium voor Akoestiek en de volgende normen:
ISO 354:2003[1]
Akoestiek en Meting van de geluidsabsorptie in een nagalmkamer.
N.B.
De norm ISO 354 is binnen alle landen van de EU aanvaard als Europese Norm EN 354:2003
Uit de meetresultaten welke in tertsen van 100 tot 5000 Hz worden weergegeven kunnen ook enkele ééngetalsaanduidingenworden berekend. Hiervoor worden de volgende normen gebruikt:
ISO 11654: 1997
Akoestiek – Geluiddempers voor gebruik in gebouwen – Rating van geluidsabsorptie
ASTM-C423
Standaard testmethode voor geluidsabsorptie en absorptiecoëfficiënten door de nagalmkamer methode.
De metalen panelen van Integra voldoen aan het vereiste niveau van absorptie (NRC). De akoestische prestatierapporten zijn te downloaden via ons website.
[1] In deze norm is aangegeven dat in het rapport bij iedere meting de gemiddelde nagalmtijd van de lege nagalmkamer en van de nagalmkamer met het te onderzoeken materiaal per frequentieband aangegeven dient te worden.
Om de opdrachtgever niet te belasten met een grote reeks cijfers welke niet relevant zijn om de kwaliteit van het product te beoordelen, zijn deze in dit rapport weggelaten. Uiteraard kunnen deze cijfers op verzoek van de opdrachtgever achteraf nog verstrekt worden.
Installatie schema
Hook-on ‘Corridor’ Systeem
| PROFIEL / ACCESSOIRES | PRODUCT CODE | HOEVEELHEID MODUUL
1200 mm |
| Hook-on profiel | AS 9 | 0,67 mt/m2 |
| Hook on lengteverbinder | AS 15 | 0,20 st/m2 |
| Wand verbinder | AS 30 | 0,70 st/m2 |
| Bout/moer | VDS 60 | 2,50 st/m2 |
Hook-on Systeem
| PROFIEL / ACCESSOIRES | PRODUCT CODE | HOEVEELHEID MODUUL
600X1800 mm |
| Hook-on Profiel | AS 9 | 1,39 mt/m2 |
| Rostwinkel | AS 20 | 0,83 st/m2 |
| Lengteverbinder Rostwinkel | AS 25 | 0,18 st/m2 |
| Hook on lengteverbinder | AS 15 | 0,17 st/m2 |
| Bout/moer | VDS 60 | 2,50 st/m2 |
| L-Klemhoeklijn | WL3000 | 0,70 mt/m2 |
| Klemveer | KT-40 | 2,00 st/m2 |
| Draadeind of nonius | ATJ-100 | 1,00 st/m2 |
Types
Plank
Integra Plank Hook-On System biedt monolithisch uiterlijk door verborgen ophangsysteem. Met dit systeem worden de panelen aan de ophangprofielen gehaakt. Het systeem is verkrijgbaar in verschillende afmetingen. De panelen kunnen eenvoudig worden gedemonteerd zonder gereedschap.
Corridor
Integra Hook-On Corridor-panelen zijn ontworpen om de ideale oplossing te bieden voor gangen met verschillende afmetingen en details. Omdat de panelen worden geproduceerd volgens de specifieke grootte van elk modulair gebied, wordt de materiaalverspilling tijdens de installatie geminimaliseerd. De panelen kunnen eenvoudig worden gedemonteerd zonder gereedschap.
Exterior
Integra Hook-On exterieur systeem wordt gebruikt voor de gebieden waar windbelasting en corrosiegevaar bestaat. Omdat de panelen met ringen aan de profielen worden bevestigd, is een hoge weerstand en stijfheid gewaarborgd, waardoor het de juiste keuze is voor externe gebieden. Omdat de panelen aan beide zijden zijn bedekt met verf met een hoge dichtheid, is de weerstand tegen corrosie maximaal.
DS
Integra Hook-On DS-panelen zijn ontworpen om ideale oplossingen te bieden voor gangen met verschillende afmetingen en details. De gangpanelen kunnen worden verschoven zonder los te raken, waardoor het gebied boven het plafond gemakkelijk toegankelijk is.
Specificaties
| Materiaal | Gegalvaniseerd staal, roestvrij staal en aluminium | |
| Dikte | 0,5 tot 1,0 mm. | |
| Randen | Vellingkant (4 mm) of scherpkantig (Standaard) | |
| Breedte | 200 mm tot 1200 mm | |
| Lengte | 200 mm tot 3000 mm | |
| Kleur | RAL9006, RAL9010 en RAL9016 – indien gewenst is productie in alle andere RAL kleuren en NCS kleuren mogelijk. – indien gewenst is voor plaatsen, waar hygiëne van belang is, speciale anti bacteriële verf mogelijk. – indien gewenst, kunnen panelen met een houtmotief geproduceerd worden. – Voor meer informatie zie Kleuren. |
|
| Perforatie | Ø 0.7, Ø1.5, Ø1.8, Ø2,5 (standaard), Ø3.0, Ø4.5, Ø6.0, Ø7.0, Ø12.0, Ø16.0, 8 x 8 vierkant. Voor meer informatie zie Perforaties. |
|
| Akoestiek | NRC: 0.60 tot 0.90 Voor meer informatie zie Rapporten. |
|
| Inlage | Akoestisch vlies (Soundtex), Geseald steenwol of polyestervezel mat | |
| Brandklasse | Brand reactie groep A2-s1,d0. | |
| Technische standaarden | – plafond panelen worden door het clip-in systeem gedragen, die geproduceerd zijn volgens de Europese, Amerikaanse en TAIM (Technical Association of Industrial Metal Ceiling Manufacturers) standaarden die in onze fabriek worden geproduceerd volgens ISO 9001.2008, TSE certificaten.
– panelen zijn getest volgens de EN 13501-1 norm. |
|
| Opties | Panelen eventueel te voorzien van afklap mogelijkheid (Haakjes). | |
Ophangconstructie
Perforatie
Kleuren
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Houtlook 100-V1 |
Houtlook 100-V13 |
Houtlook 102-V1 |
|
Houtlook 103-V7 |
Houtlook 104-V1 |
Houtlook 108-V3 |
