Metalen panelen plafond met bandraster voor geometrische patronen
NormaGrid

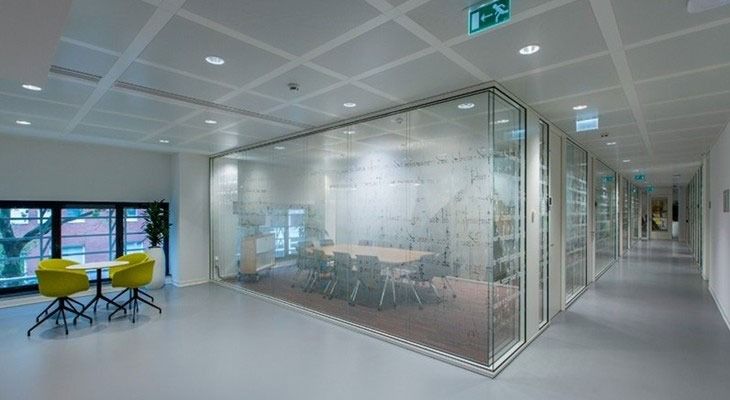

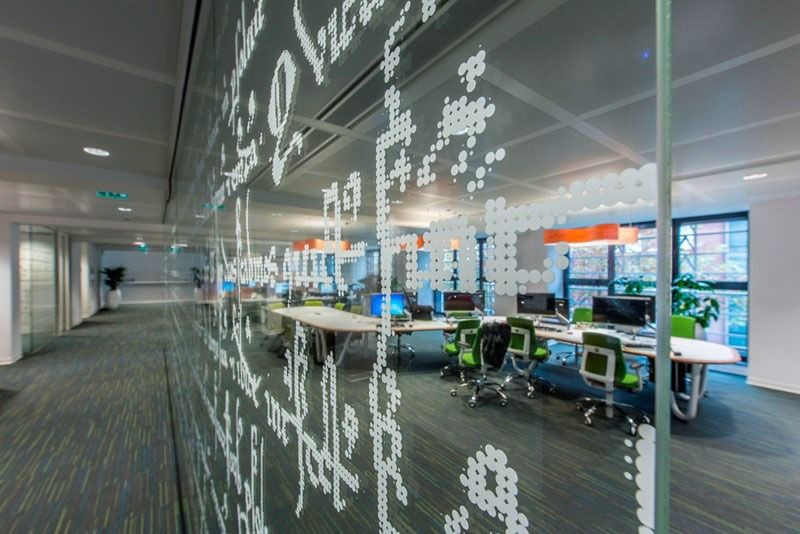

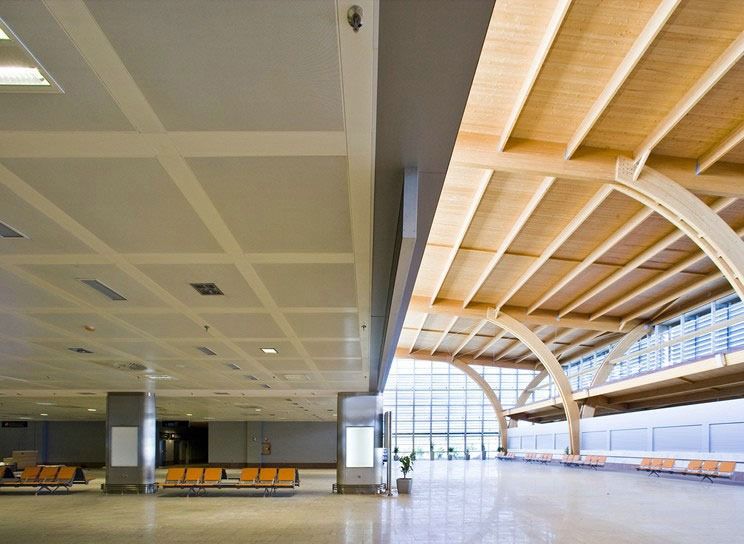

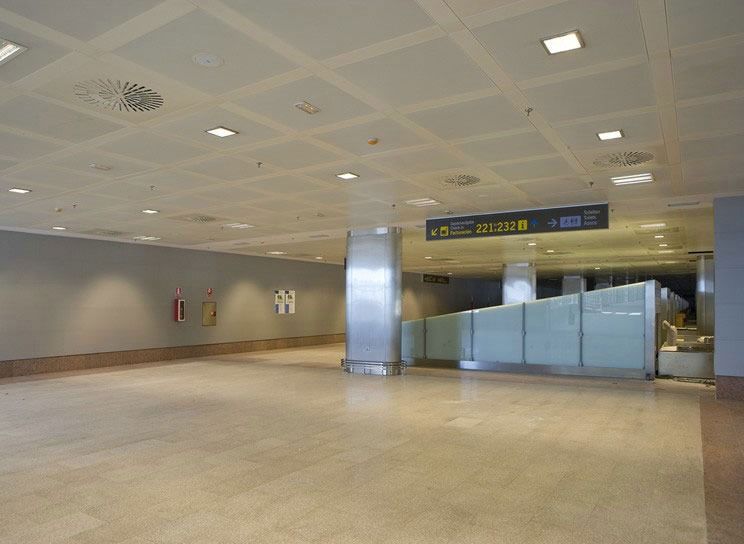

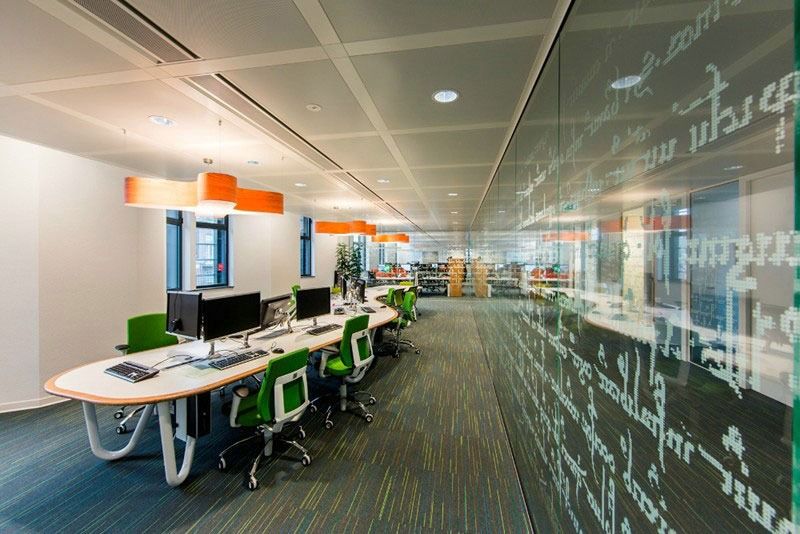

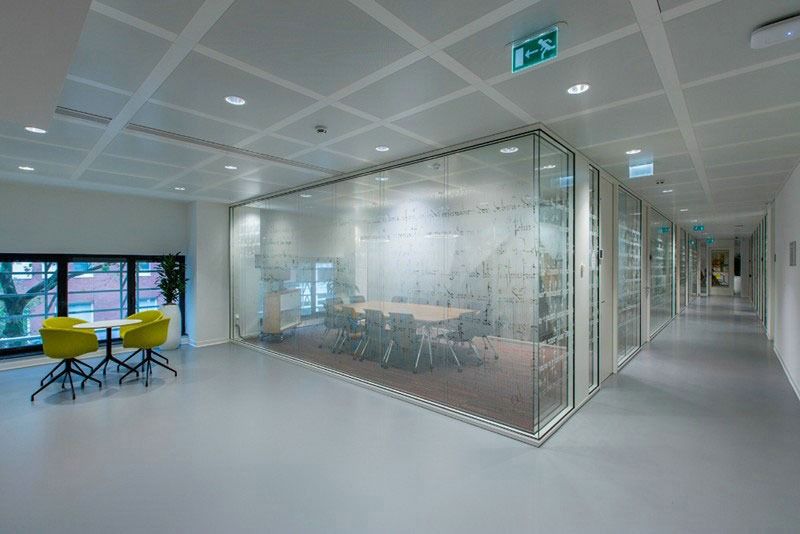

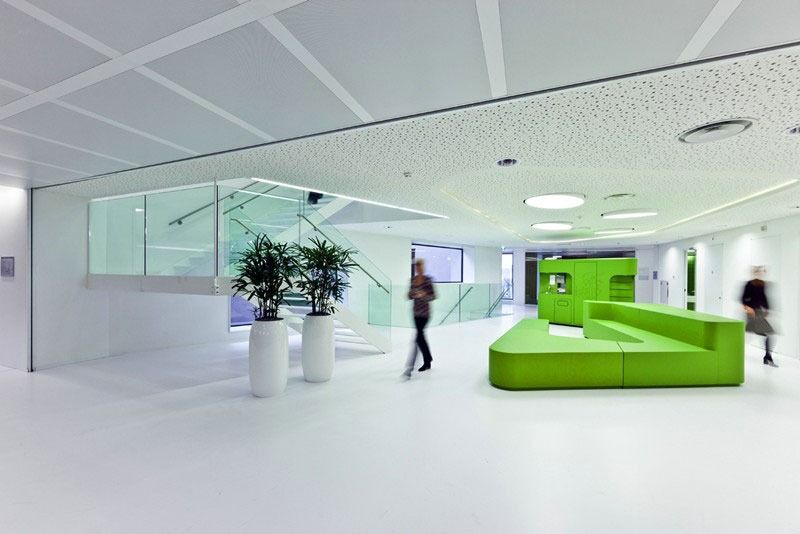

Het NormaGrid metalen panelenplafond met bandraster vervult de volledig esthetische en functionele verwachtingen. Het systeem biedt de mogelijkheid om verschillende geometrische patronen met bandraster profielen tot stand te brengen. Ideaal voor ruimten met zowel esthetische als functionele eisen zoals kantoren en luchthavens. Ontdek de veelzijdigheid in detail en akoestische opties in zwart, wit en grijs.
Beschrijving
Het NormaGrid systeem is leverbaar in diverse afmetingen. NormaGrid panelen kunnen zonder hulpmiddelen worden gedemonteerd. De mogelijkheden en voordelen:
- Verschillende geometrische ontwerpalternatieven
- Eenvoudig te demonteren
- Integratie met verlichting is toepasbaar
- Verschillende bandraster opties
Details
Akoestiek
De metalen plafonds van Integra kunnen met een akoestische vlies en/of geseald steen- of glaswol geleverd worden. Naast zijn technische prestaties, kan de akoestische inlage ook waargenomen worden als een deel van het architectonisch ontwerp met zijn zichtbare oppervlakte.
Kleur opties: Zwart / Wit / Grijs
Normstelling en Richtlijnen
De metingen zijn uitgevoerd conform het kwaliteitshandboek van het Laboratorium voor Akoestiek en de volgende normen:
ISO 354:2003[1]
Akoestiek en Meting van de geluidsabsorptie in een nagalmkamer.
N.B.
De norm ISO 354 is binnen alle landen van de EU aanvaard als Europese Norm EN 354:2003
Uit de meetresultaten welke in tertsen van 100 tot 5000 Hz worden weergegeven kunnen ook enkele ééngetalsaanduidingenworden berekend. Hiervoor worden de volgende normen gebruikt:
ISO 11654: 1997
Akoestiek – Geluiddempers voor gebruik in gebouwen – Rating van geluidsabsorptie
ASTM-C423
Standaard testmethode voor geluidsabsorptie en absorptiecoëfficiënten door de nagalmkamer methode.
De metalen panelen van Integra voldoen aan het vereiste niveau van absorptie (NRC). De akoestische prestatierapporten zijn te downloaden via ons website.
[1] In deze norm is aangegeven dat in het rapport bij iedere meting de gemiddelde nagalmtijd van de lege nagalmkamer en van de nagalmkamer met het te onderzoeken materiaal per frequentieband aangegeven dient te worden.
Om de opdrachtgever niet te belasten met een grote reeks cijfers welke niet relevant zijn om de kwaliteit van het product te beoordelen, zijn deze in dit rapport weggelaten. Uiteraard kunnen deze cijfers op verzoek van de opdrachtgever achteraf nog verstrekt worden.
Accesoires

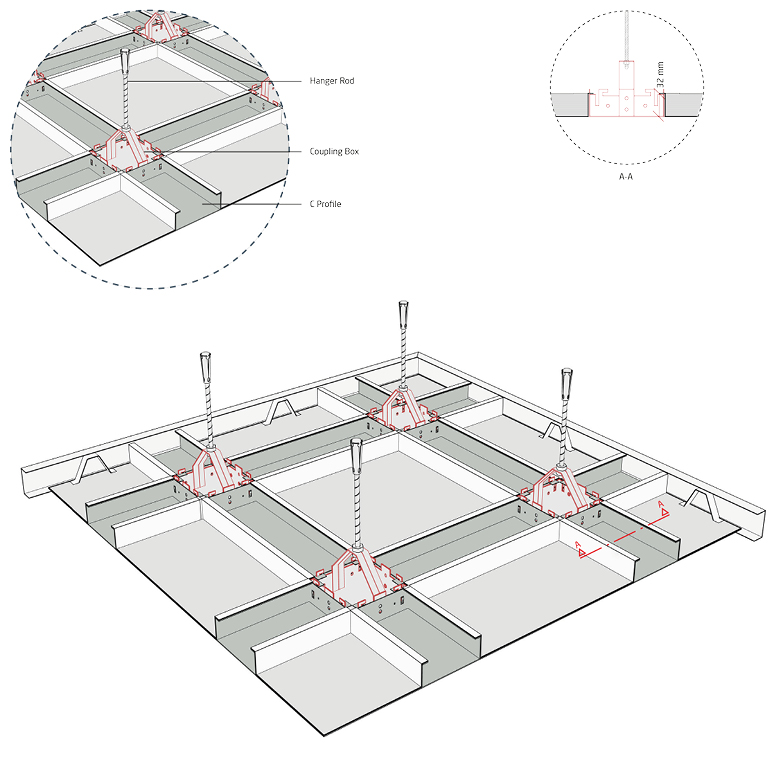

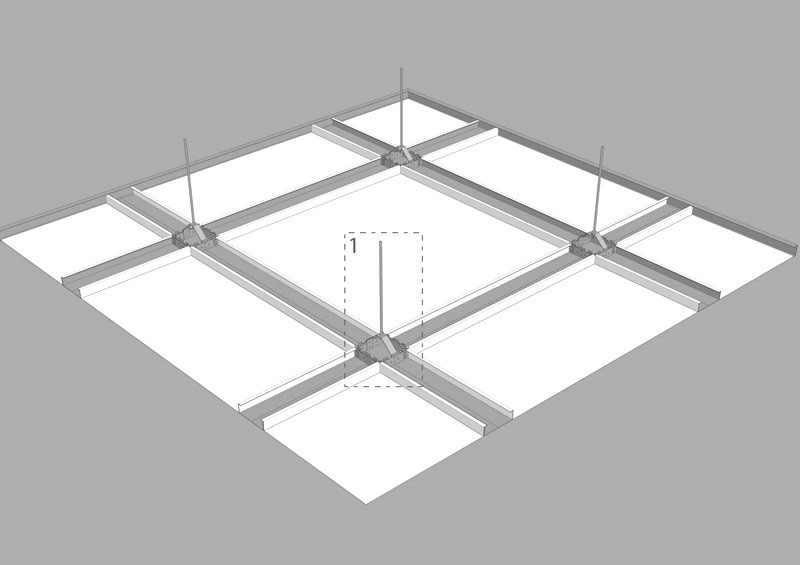

Installatieschema
INSTALLATIESCHEMA NORMA-GRID SYSTEEM
| PROFIEL / ACCESSOIRES | PRODUCT CODE | HOEVEELHEID MODUUL
1.200X1.200 mm |

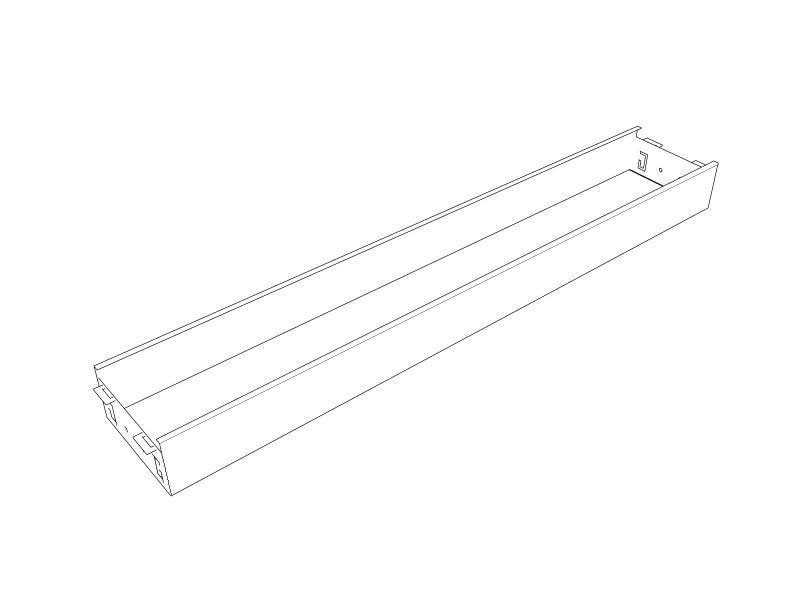

| C profiel | PB 100 K2 | 1,38 st/m2 |

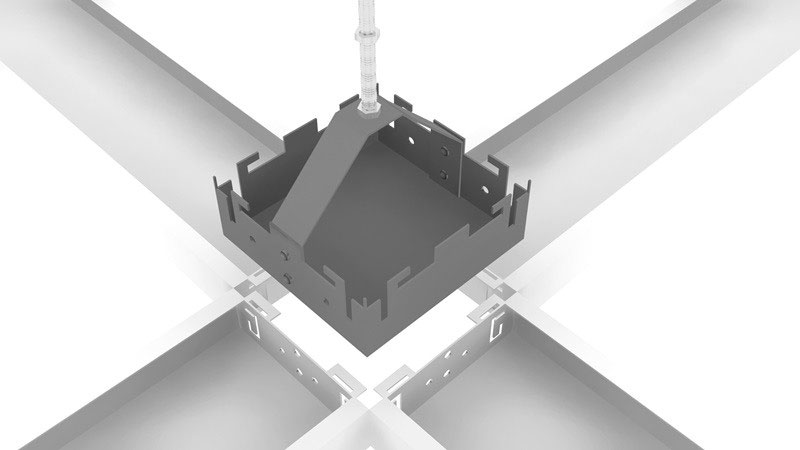

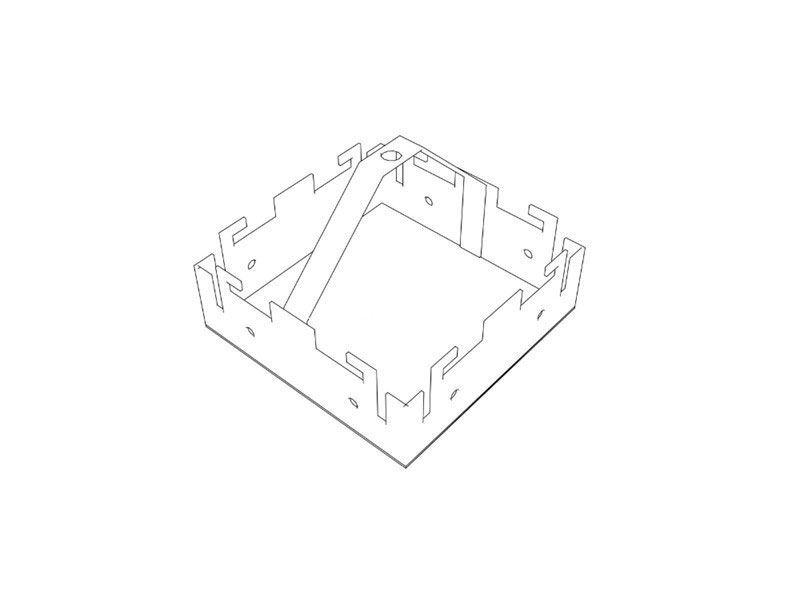

| Doos | CZK-100 | 0,70 st/m2 |
| Draadeind of nonius | ATJ-100 | 0,70 st/m2 |
| Bout/moer | CDS 60 | 0,70 st/m2 |
Types
Plank
Integra Norma Grid System forms different geometrical shapes on the ceiling with the use of box and bandraster profiles, having various dimension options. With its different design options, Integra Norma Grid offers ideal solutions to meet the designers’ demands. The panels can be demounted easily without the need for any tool.
Specificaties
| Materiaal | Gegalvaniseerd staal, roestvrij staal en aluminium | ||
| Dikte | 0,6 tot 1,0 mm. | ||
| Randen | Scherpkantig (Standaard) | ||
| Breedte | Panelen 800 mm tot 1200 mm, Bandraster profielen 100 tot 200 mm | ||
| Lengte | Panelen 800 mm tot 1200 mm, Bandraster profielen 100 tot 1.200 mm | ||
| Kleur
|
RAL9006, RAL9010 en RAL9016 – indien gewenst is productie in alle andere RAL kleuren en NCS kleuren mogelijk. – indien gewenst is voor plaatsen, waar hygiëne van belang is, speciale anti bacteriële verf mogelijk. – indien gewenst, kunnen panelen met een houtmotief geproduceerd worden. – Voor meer informatie zie kleuren. |
||
| Perforatie | Ø 0.7, Ø1.5, Ø1.8, Ø2,5 (standaard), Ø3.0, Ø4.5, Ø6.0, Ø7.0, Ø12.0, Ø16.0, 8 x 8 vierkant. Voor meer informatie zie perforatie. |
||
| Akoestiek | NRC: 0.60 tot 0.90 Voor meer informatie zie rapporten |
||
| Inlage | Akoestisch vlies (Soundtex), Geseald steenwol of polyestervezel mat | ||
| Brandklasse | Brand reactie groep A2-s1.d0. | ||
| Technische standaarden
|
– plafond panelen worden door het clip-in systeem gedragen, die geproduceerd zijn volgens de Europese, Amerikaanse en TAIM (Technical Association of Industrial Metal Ceiling Manufacturers) standaarden die in onze fabriek worden geproduceerd volgens ISO 9001.2008, TSE certificaten.
– panelen zijn getest volgens de EN 13501-1 norm. |
||
| Opties | Panelen eventueel te voorzien van afklap mogelijkheid | ||
Ophangconstructie
Perforatie
Kleuren
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Houtlook 100-V1 |
Houtlook 100-V13 |
Houtlook 102-V1 |
|
Houtlook 103-V7 |
Houtlook 104-V1 |
Houtlook 108-V3 |
