Perspekta D
Perspekta D
De Perspekta D is modulair, veelzijdig en geschikt voor moderne architectuur. Met gemakkelijke demontage zonder gereedschap zijn deze panelen bij uitstek geschikt voor ruime omgevingen zoals kantoren en luchthavens, waar ze een ideale samensmelting van functie en design vormen.
Beschrijving
Het plafondsysteem Perspekta is samengesteld uit modulaire profielen en panelen die parallel of loodrecht aan elkaar kunnen zijn. Het systeem is verkrijgbaar in verschillende afmetingen en opties. Door hun monolitische verschijning kunnen de panelen van Perspekta voor moderne architectuur worden gebruikt. Alle Perspekta panelen kunnen eenvoudig zonder hulpmiddelen, worden gedemonteerd. Het Perspekta systeem is geschikt voor grote ruimten, zoals kantoren en luchthavens.
Details
Akoestiek
De metalen plafonds van Integra kunnen met een akoestische vlies en/of geseald steen- of glaswol geleverd worden. Naast zijn technische prestaties, kan de akoestische inlage ook waargenomen worden als een deel van het architectonisch ontwerp met zijn zichtbare oppervlakte.
Kleur opties: Zwart / Wit / Grijs
Normstelling en Richtlijnen
De metingen zijn uitgevoerd conform het kwaliteitshandboek van het Laboratorium voor Akoestiek en de volgende normen:
ISO 354:2003[1]
Akoestiek en Meting van de geluidsabsorptie in een nagalmkamer.
N.B.
De norm ISO 354 is binnen alle landen van de EU aanvaard als Europese Norm EN 354:2003
Uit de meetresultaten welke in tertsen van 100 tot 5000 Hz worden weergegeven kunnen ook enkele ééngetalsaanduidingenworden berekend. Hiervoor worden de volgende normen gebruikt:
ISO 11654: 1997
Akoestiek – Geluiddempers voor gebruik in gebouwen – Rating van geluidsabsorptie
ASTM-C423
Standaard testmethode voor geluidsabsorptie en absorptiecoëfficiënten door de nagalmkamer methode.
De metalen panelen van Integra voldoen aan het vereiste niveau van absorptie (NRC). De akoestische prestatierapporten zijn te downloaden via ons website.
[1] In deze norm is aangegeven dat in het rapport bij iedere meting de gemiddelde nagalmtijd van de lege nagalmkamer en van de nagalmkamer met het te onderzoeken materiaal per frequentieband aangegeven dient te worden.
Om de opdrachtgever niet te belasten met een grote reeks cijfers welke niet relevant zijn om de kwaliteit van het product te beoordelen, zijn deze in dit rapport weggelaten. Uiteraard kunnen deze cijfers op verzoek van de opdrachtgever achteraf nog verstrekt worden.
Accesoires

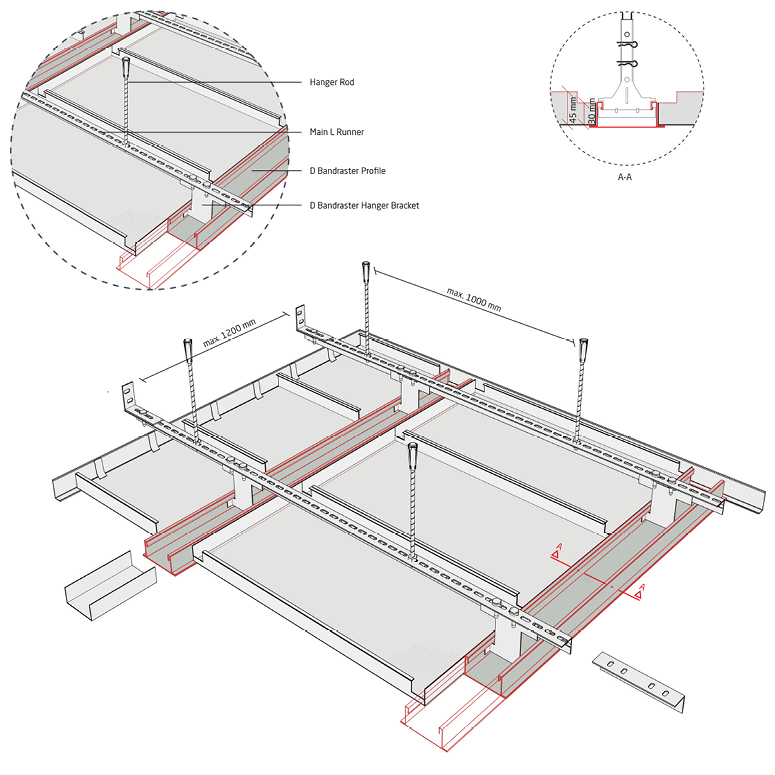

Installatieschema
PERSPEKTA ‘D-BANDRASTER’ SYSTEEM
| PROFIEL / ACCESSOIRES | PRODUCT CODE | HOEVEELHEID MODUUL
600X1.800 mm |
| D-Bandraster profiel | DBP-100-L3600 | 0,56 st/m2 |
| Lengteverbinder | DBP-ZL-100 | 0,21 st/m2 |
| Klemveer | KT-40 | 2,00 st/m2 |
| L-Klemhoeklijn | WL-3000 | 0,70 mt/m2 |
| Nonius onderdeel | DBP-100-NA | 1,00 st/m2 |
| Nonius bovendeel | NU-100 | 1,00 st/m2 |
Types
Bandrasters
Integra Perspekta D Bandraster System, unlike the other Integra Perspekta Systems, involves the use of D Bandrasters.
Specificaties
| Materiaal | Gegalvaniseerd staal, roestvrij staal en aluminium | ||
| Dikte | 0,6 tot 1,0 mm. | ||
| Randen | Scherpkantig (Standaard) | ||
| Breedte | 200 mm tot 1200 mm | ||
| Lengte | 200 mm tot 3000 mm | ||
| Kleur
|
RAL9006, RAL9010 en RAL9016 – indien gewenst is productie in alle andere RAL kleuren en NCS kleuren mogelijk. – indien gewenst is voor plaatsen, waar hygiëne van belang is, speciale anti bacteriële verf mogelijk. – indien gewenst, kunnen panelen met een houtmotief geproduceerd worden. – Voor meer informatie zie kleuren. |
||
| Perforatie | Ø 0.7, Ø1.5, Ø1.8, Ø2,5 (standaard), Ø3.0, Ø4.5, Ø6.0, Ø7.0, Ø12.0, Ø16.0, 8 x 8 vierkant. Voor meer informatie zie Perforaties. |
||
| Akoestiek | NRC: 0.60 tot 0.90 Voor meer informatie zie Rapporten. |
||
| Inlage | Akoestisch vlies (Soundtex), Geseald steenwol of polyestervezel mat | ||
| Brandklasse | Brand reactie groep A2-s1,d0. | ||
| Technische standaarden | – plafond panelen worden door het clip-in systeem gedragen, die geproduceerd zijn volgens de Europese, Amerikaanse en TAIM (Technical Association of Industrial Metal Ceiling Manufacturers) standaarden die in onze fabriek worden geproduceerd volgens ISO 9001.2008, TSE certificaten.
– panelen zijn getest volgens de EN 13501-1 norm. |
||
| Opties | Panelen eventueel te voorzien van afklap mogelijkheid | ||
Ophangconstructie
Perforatie
Kleuren
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Houtlook 100-V1 |
Houtlook 100-V13 |
Houtlook 102-V1 |
|
Houtlook 103-V7 |
Houtlook 104-V1 |
Houtlook 108-V3 |
