Quadro metalen rooster plafond
Quadro S
Quadro S is een plafondsysteem dat bestaat uit U-vormige panelen die op verschillende hoogtes worden toegepast. Deze panelen sluiten naadloos aan op vierkante cellen, wat architecten en ontwerpers veel ontwerpmogelijkheden biedt. Het onzichtbare draagsysteem zorgt bovendien voor een monolithisch uiterlijk.
Ontdek de veelzijdigheid van Quadro S - waar esthetiek en efficiëntie samenkomen.
Beschrijving

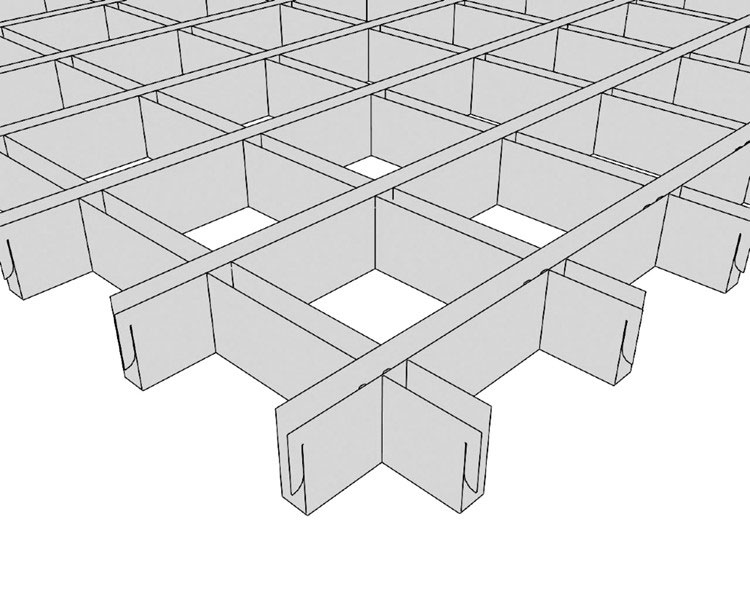

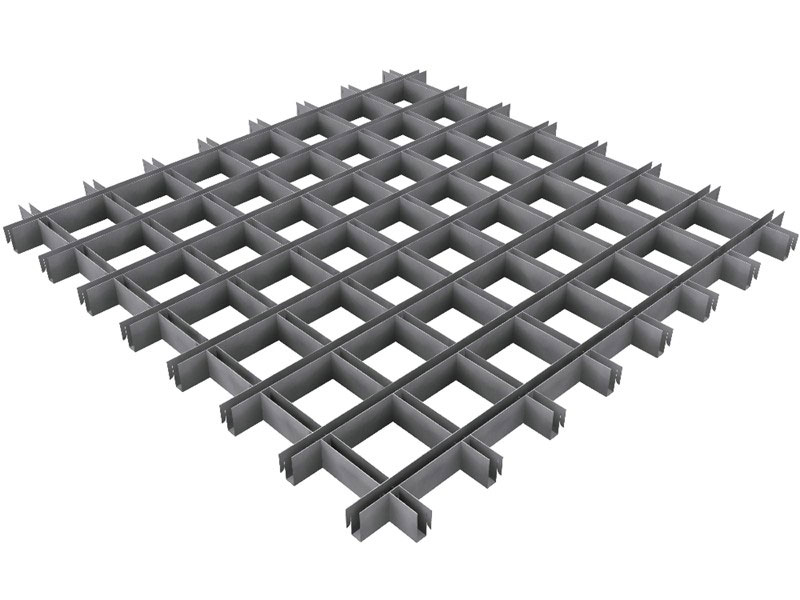

Quadro S, is een aluminium Open Cell plafond bestaande uit U-vormige panelen, die op verschillende hoogtes worden toegepast. Het bestaat uit panelen van 600 x 600 of 1200 x 600 mm, die netjes aansluiten op de vierkanten cellen. De verschillende types en cel maten, geven architecten en ontwerpers vele mogelijkheden. De drager, die uit hetzelfde profiel bestaat als de panelen vormt een onzichtbare draagsysteem en vormt hierbij een monolithische zicht.
Quadro S, wordt meestal als losse onderdelen aangeboden, wat verpakking- en transport voordelen met zich mee brengt. Indien gewenst kunnen ze ook geassembleerd worden geleverd.
Details
Akoestiek
De rooster plafonds van Integra kunnen met een polyester vezel mat geleverd worden. Naast zijn technische prestaties, kan de akoestische inlage ook waargenomen worden als een deel van het architectonisch ontwerp met zijn zichtbare oppervlakte.
Kleur opties: Zwart / Wit / Grijs

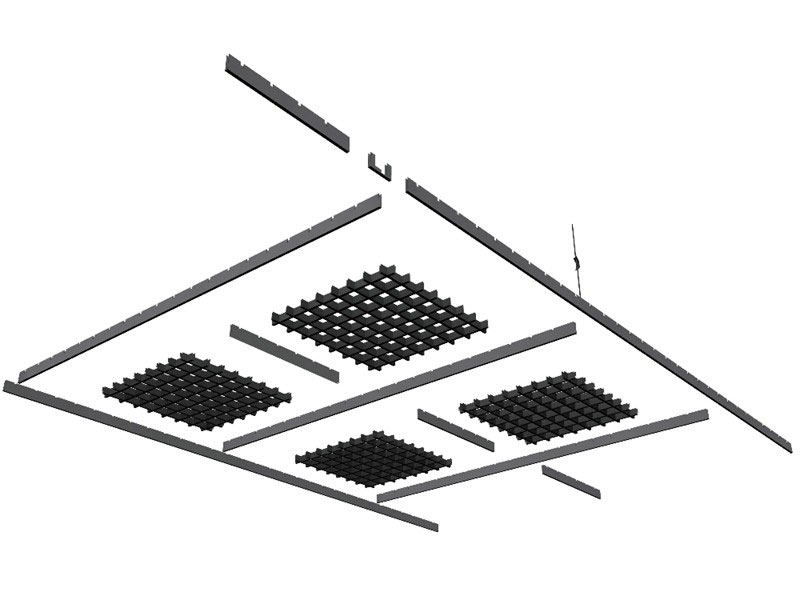

Installatieschema
INSTALLATIESCHEMA
| ACCESSOIRES (1m2) | EENHEID | PANEEL 600 X 600 mm | |
| 30 – 66 celmaat | 75-300 celmaat | ||
| A-1800 Hoofdprofiel | stuk | 0.94 | 0.47 |
| A-1200 Kruisverbinder | stuk | – | 1.38 |
| A-600 Kruisverbinder | stuk | 2.70 | 1.38 |
| A-07 Lengteverbinder | stuk | 0.94 | 0.47 |
| Ophangconstructie | stuk | 2.00 | 1.00 |
| DST-01 Snelhanger | stuk | 2.00 | 1.00 |
| TP-02 Stalen anker | stuk | 2.00 | 1.00 |
Types

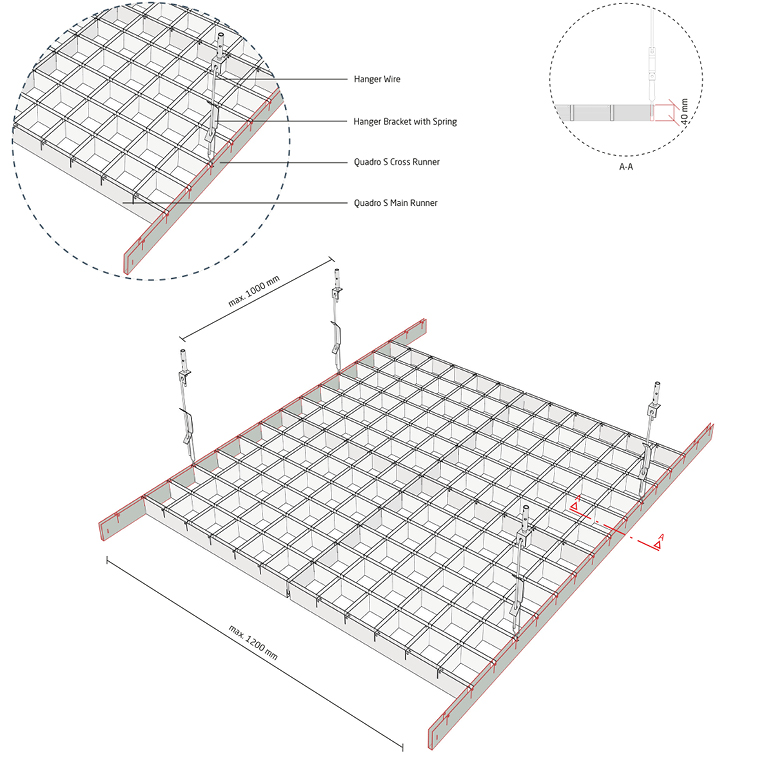

Quadro S
Het Integra Open Cell Quadro S-systeem bestaat uit modulaire panelen van 600 × 600 of 1200×600 mm. Het systeem heeft een monolithisch uiterlijk dankzij het verborgen ophangsysteem. Om aan akoestische eisen te voldoen, kan het systeem worden geperforeerd.

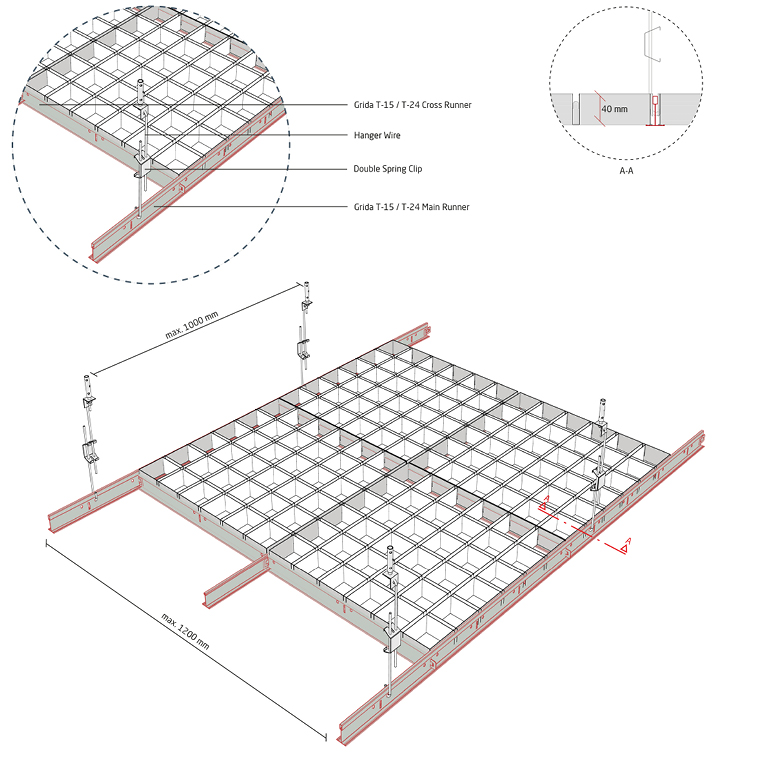

Quadro T
Het Integra Open Cell Quadro T-systeem bestaat uit U-vormige profielen met een breedte van 15 of 24 mm met verschillende hoogtes. Het systeem is speciaal ontworpen om te passen in T-15 of T-24 ophangprofielen en biedt een monolithisch uiterlijk. Om aan akoestische eisen te voldoen, kan het systeem worden geperforeerd.

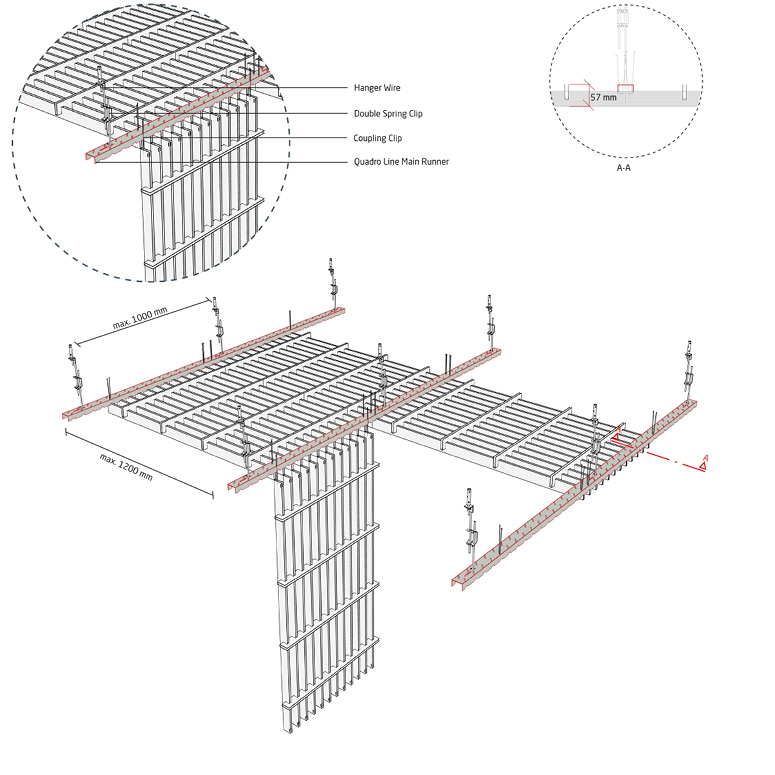

Quadro Line
Integra Open Cell Quadro Line-systeem, met zijn dunne en zeer decoratieve “U” -vormige lijnen, 5 of 10 mm basisbreedte, 30/40 mm hoogte, 15 mm afstand bestaat uit modulaire panelen met afmetingen van 600 × 1200 mm. Om aan akoestische eisen te voldoen, kan het systeem worden geperforeerd.

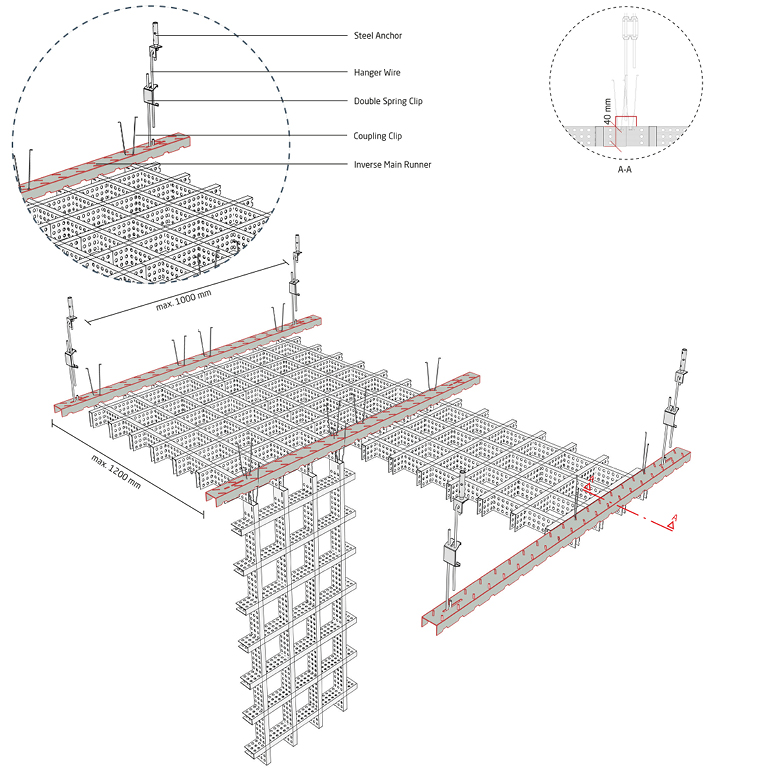

Quadro Inverse
Integra Open Cell Quadro Inverse, is de omgekeerde versie van de Integra Quadro. Het systeem is volledig demontabel in neerwaartse richting. Om aan esthetische en akoestische eisen te voldoen, kan het systeem worden geperforeerd.
Specificaties
| Material | 0,4 mm aluminium | |
| Cel afmeting | U profiel, basis afmeting 4/5/10/12/20 mm, h:30/40/50/80 mm | |
| Celmaat | 100 x 100 mm | |
| Paneel afmeting | 600 x 600 mm standaard – (600 x 1200 mm, op aanvraag) | |
| Afwerking | Pre-Painted minimum 20 ? dikte of post-painted minimum 60 ? dikte | |
| Perforatie | Ø1,5 mm (% 22 vrije doorlaat) of Ø2,5 mm (% 19 vrije doorlaat) |
Ophangconstructie
Kleuren
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Houtlook 100-V1 |
Houtlook 100-V13 |
Houtlook 102-V1 |
|
Houtlook 103-V7 |
Houtlook 104-V1 |
Houtlook 108-V3 |
