Quadroline roosterplafond
Rooster plafondsysteem

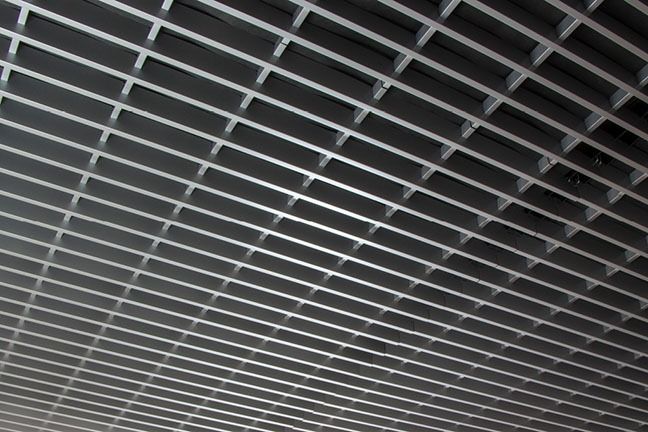

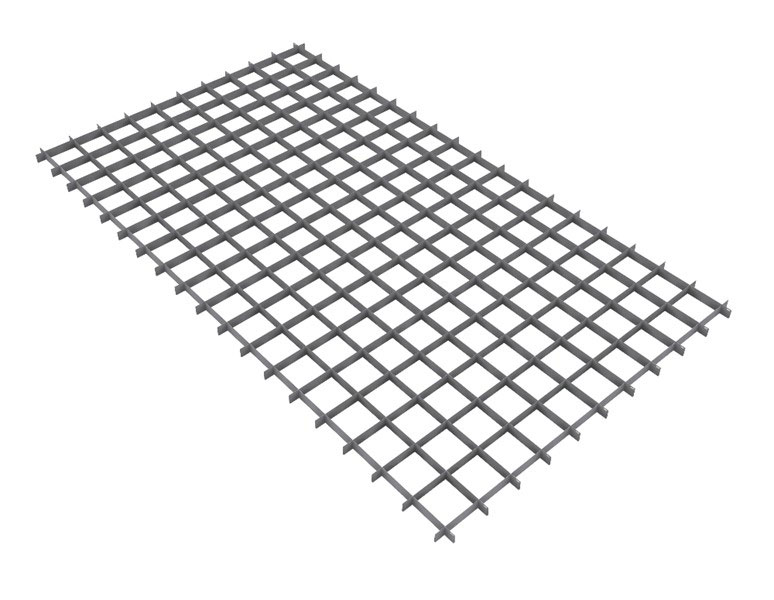

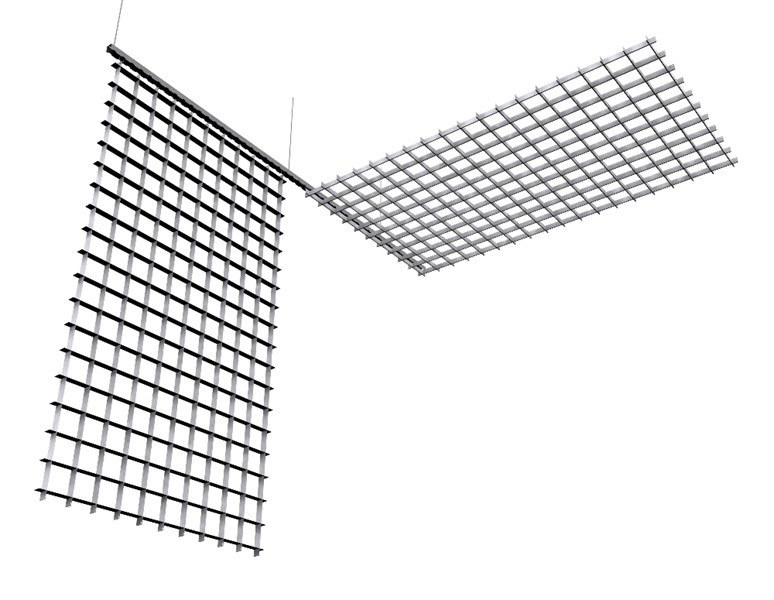

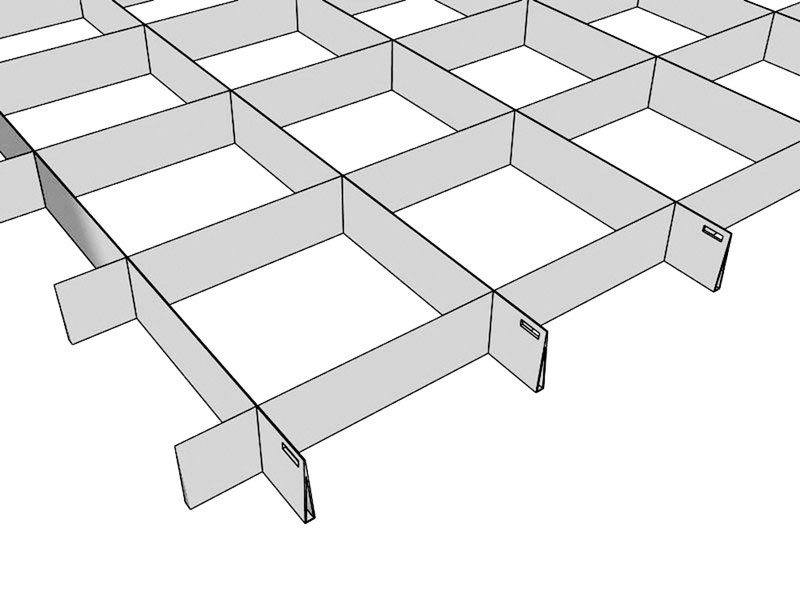

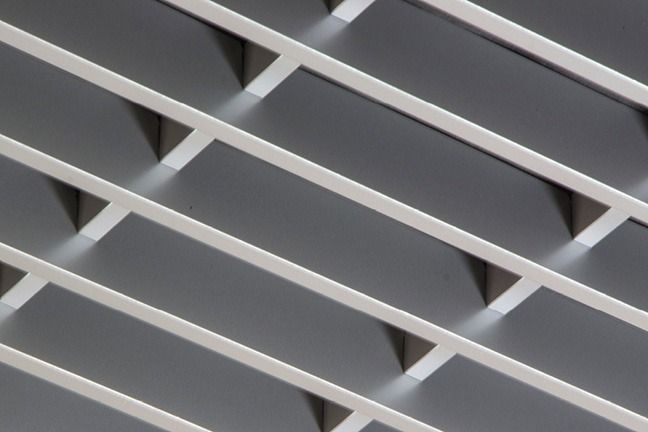

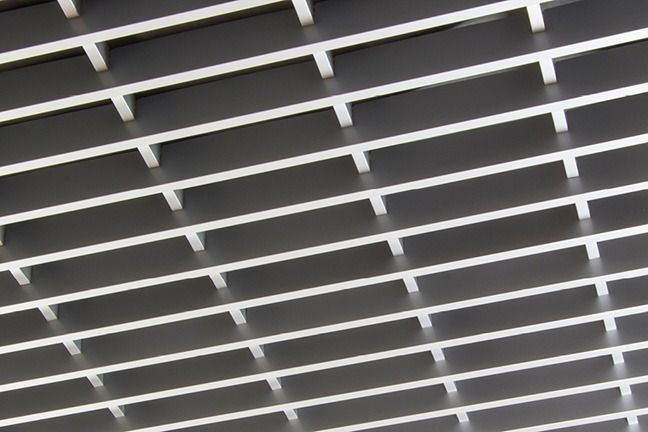

De Quadroline is een lineaire oplossing voor het Eurogrid systeem. Het bestaat uit een U-vormig profiel en modulaire 1200x600mm panelen, die naar beneden kunnen worden gedemonteerd. De zij-lamellen zijn 40mm hoog, in combinatie met dwarsdoorsneden met een hoogte van 20mm, beide met een breedte van 9mm. De ophanging bestaat uit zwarte profielen met toebehoren. Elk paneel wordt met 4 veren gemonteerd op de draagconstructie.
Beschrijving
Voor meer informatie over dit plafondsysteem neem contact op met Integra.
Details
Akoestiek
De rooster plafonds van Integra kunnen met een polyester vezel mat geleverd worden. Naast zijn technische prestaties, kan de akoestische inlage ook waargenomen worden als een deel van het architectonisch ontwerp met zijn zichtbare oppervlakte.
Kleur opties: Zwart / Wit / Grijs
Installatieschema
INSTALLATIESCHEMA
| ACCESSOIRES (1M2) | EENHEID | PANEEL 600X1200 mm |
| DELTA-01 Ophangconstructie | m1 | 0.83 |
| DELTA-02 Lengteverbinder | stuk | 0.28 |
| DELTA-03 Kruisverbinder | stuk | 5.56 |
| ATJ-100 Draadeind of nonius | stuk | 0.80 |
Specificaties
| Materiaal | Aluminium | |
| Dikte | 0,43 mm (standaard) | |
| Breedte | 600 mm (standaard) | |
| Lengte | 1.200 mm (standaard) | |
| Hoogte | 30 mm (standaard) | |
| Kleur | Een groot aantal afwerkingen zijn beschikbaar uit, voorgelakt of achteraf gelakte aluminium in RAL, NCS, Pantone en SIKKENS kleuren. |
Ophangconstructie
Kleuren
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Houtlook 100-V1 |
Houtlook 100-V13 |
Houtlook 102-V1 |
|
Houtlook 103-V7 |
Houtlook 104-V1 |
Houtlook 108-V3 |
