Metalen plafond Eilanden
Plafondeiland op maat gemaakt

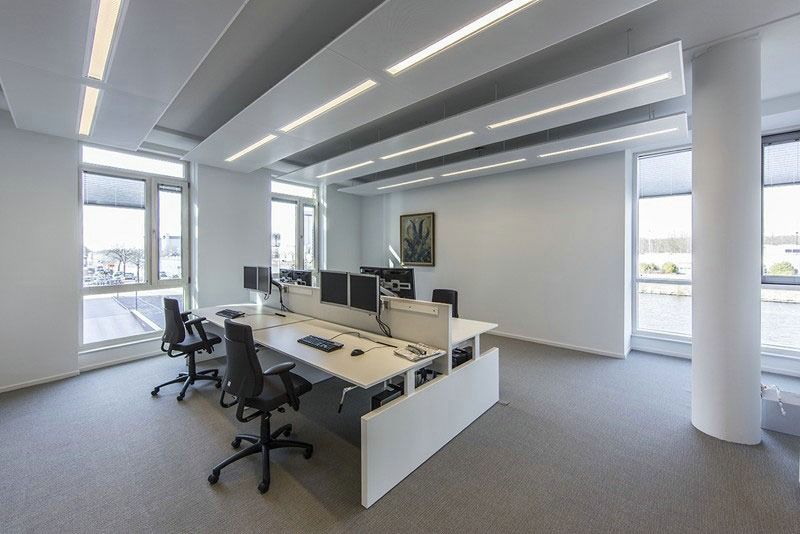

Ontdek onze metalen plafond eilanden vervaardigd uit hoogwaardig gegalvaniseerd staal. Onze raft panelen combineren functionaliteit en creativiteit en zijn onmisbare elementen in moderne architectuur. Ze zijn naadloos te integreren met diverse verlichtings- en klimaatsystemen en kunnen snel worden geïnstalleerd en gedemonteerd. Bovendien passen we de vorm en afmetingen van de panelen aan volgens uw specifieke wensen, waardoor ze een unieke toevoeging worden voor uw project. Ook kunnen de panelen van akoestisch materiaal worden voorzien.
Beschrijving
Raft panelen
De raft panelen zijn functionele en creatieve elementen voor moderne architectuur. Ze integreren met alle soorten verlichting en klimaat, zijn snel op te bouwen en te demonteren. De vorm en de maat van de panelen ontwerpen we naar de wensen van de klant.
Details
Akoestiek
De metalen plafonds van Integra kunnen met een akoestische vlies en/of geseald steen- of glaswol geleverd worden. Naast zijn technische prestaties, kan de akoestische inlage ook waargenomen worden als een deel van het architectonisch ontwerp met zijn zichtbare oppervlakte.
Kleur opties: zwart / wit / grijs
Normstelling en Richtlijnen
De metingen zijn uitgevoerd conform het kwaliteitshandboek van het Laboratorium voor Akoestiek en de volgende normen:
ISO 354:2003[1]
Akoestiek en Meting van de geluidsabsorptie in een nagalmkamer.
N.B.
De norm ISO 354 is binnen alle landen van de EU aanvaard als Europese Norm EN 354:2003
Uit de meetresultaten welke in tertsen van 100 tot 5000 Hz worden weergegeven kunnen ook enkele ééngetalsaanduidingenworden berekend. Hiervoor worden de volgende normen gebruikt:
ISO 11654: 1997
Akoestiek – Geluiddempers voor gebruik in gebouwen – Rating van geluidsabsorptie
ASTM-C423
Standaard testmethode voor geluidsabsorptie en absorptiecoëfficiënten door de nagalmkamer methode.
De metalen panelen van Integra voldoen aan het vereiste niveau van absorptie (NRC). De akoestische prestatierapporten zijn te downloaden via ons website.
[1] In deze norm is aangegeven dat in het rapport bij iedere meting de gemiddelde nagalmtijd van de lege nagalmkamer en van de nagalmkamer met het te onderzoeken materiaal per frequentieband aangegeven dient te worden.
Om de opdrachtgever niet te belasten met een grote reeks cijfers welke niet relevant zijn om de kwaliteit van het product te beoordelen, zijn deze in dit rapport weggelaten. Uiteraard kunnen deze cijfers op verzoek van de opdrachtgever achteraf nog verstrekt worden.
Specificaties
| Materiaal | Gegalvaniseerd staal | |
| Dikte | min. 0,7 mm. dik | |
| Randen | Recht/Scherp (90°), schuin (60°) | |
| Breedte | 200 mm tot 1200 mm | |
| Lengte | 200 mm tot 3000 mm | |
| Kleur
|
RAL9010, RAL9016 en RAL9006 – indien gewenst is productie in alle andere RAL kleuren en NCS kleuren mogelijk. – indien gewenst is voor plaatsen, waar hygiëne van belang is, speciale anti bacteriële verf mogleijk. – indien gewenst, kunnen panelen met een houtmotief geproduceerd worden. – Voor meer informatie zie Kleuren. |
|
| Perforatie
|
Ø 0.7, Ø1.5, Ø1.8, Ø2,5 (standaard), Ø3.0, Ø4.5, Ø6.0, Ø7.0, Ø12.0, Ø16.0, 8 x 8 vierkant. Voor meer informatie zie Perforaties. |
|
| Akoestiek
|
NRC: 0.60 tot 0.90 Voor meer informatie zie Rapporten. |
|
| Inlage | Akoestisch vlies (Soundtex), Geseald steenwol of polyestervezel mat | |
| Brandklasse | Brand reactie groep A2-s1.d0. | |
| Technische standaarden
|
– Plafond panelen worden door het clip-in systeem gedragen, die geproduceerd zijn volgens de Europese, Amerikaanse en TAIM (Technical Association of Industrial Metal Ceiling Manufacturers) standaarden die in onze fabriek worden geproduceerd volgens ISO 9001.2008, TSE certificaten.
– Panelen zijn getest volgens de EN 13501-1 norm. |
|
| Opties
|
– Panelen te voorzien van verstevigingsprofielen (vermindering doorbuiging)
– Panelen te voorzien met activering (Klimaatplafonds) |
